Автоматы ABB S200.Описание, типы, выбор.

Автоматические выключатели ABB или сокращенно автоматы ABB, речь пойдет в этой статье именно о них. Автоматы ABB, которые применяются в электрощитах квартир или частных домов, подразделяются на две серии. Первая серия — «урезанная» бюджетная SH 200 и вторая, более навороченная серия автоматов ABB S200. В своих электрощитах, я использую автоматы ABB S200, которые имеют ряд преимуществ перед бюджетными автоматами ABB SH200. Ведь согласитесь, чтобы сделать бюджетный вариант любой продукции, нужно что-то убрать, урезать, на чем-то сэкономить, так и автоматы ABB SH200.

При выборе качественного автомата главный критерий — известный бренд и покупка у официальных дилеров. Я при сборке электрощитов, покупаю комплектующие в «ЭТМ» и «АВС-Электро»,  которые являются официальными представителями АББ и Шнайдер Электрик в России.

Автоматы ABB – это коммутационные аппараты,автоматы abb которые отключают и выключают питание кабельных линий, автоматы ABB защищают кабели от токов короткого замыкания и перегруза (токи выше номинальных токов автоматов ABB). Или если написать кратко, автоматы ABB защищают от сверхтоков.

Автоматы ABB S200 отключают токи до 6 кА, автоматы ABB SH200 до 4,5 кА, т.е. это такие токи, которые автоматы ABB отключают без возгорания. Токи короткого замыкания рассчитываются исходя из нагрузки, в быту они не превышают 6 кА, и следовательно, нет необходимости устанавливать в щитке квартиры или частного дома, автоматы ABB с более высокими значением по максимальному току.

Автоматы ABB. Устройство

Автоматы ABB серии S200 в продаже не так давно, примерно с 2012 года. Относительно предыдущей серии корпус и механизмы автоматов ABB S200 подверглись изменениям. Корпус у автоматов ABB S200 сделан из полиамида, температура плавления которого около 950 градусов. Добавили индикацию на корпусе автомата «включено» (красный цвет) и «выключено» (зеленый). Увеличили сечение клемм автоматов S200 до 35 мм2.

автоматы abb индикацияклеммы автоматы abb

За что мне понравились не только автоматы ABB, но и вся модульная продукция. Это наличие двойных клемм, как сверху, так и снизу. Это дает определенные преимущества при сборке электрощитов. В клеммы автоматов ABB можно подключать провода разных сечений.

автоматы abb

Автоматы ABB имеют очень широкий температурный диапазон эксплуатации от — 50 до +70 градусов С. Привожу отрывок информационного письма от компании ABB, подтверждающий данную инофрмацию.

температура автомат ABB

Автомат ABB представляет собой сложный механизм из множества деталей. В этом и заключается высокая надежность и качество у автоматов ABB. Ведь, несмотря на большое количество небольших частей единого механизма, автоматы ABB являются надежной конструкцией. Я не стану писать обо всех, а укажу лишь основные элементы у автоматов ABB:

  1. Рычажок управления или "клювик".автоматы абб
  2. Защелка для крепления автомата на дин-рейку.
  3. Камера для гашения дуги.
  4. Винтовые клеммы (нижняя и верхняя).
  5. Биметаллическая пластина (тепловой расцепитель).
  6. Винт для регулировки уставки (времени срабатывания) теплового расцепителя.
  7. Неподвижный контакт автомата ABB.
  8. Подвижный контакт автомата ABB.
  9. Катушка с сердечником (электромагнитный расцепитель).

Автоматы ABB. Принцип срабатывания

В нормальном режиме работы автоматы ABB пропускают через себя ток, не превышающий номинальный, бесконечное время. Но если в линиях, на которых установлены автоматы ABB, возникает перегрузка (ток — который не значительно превышает номинальный), и в этом случае автоматы ABB отключает тепловой расцепитель. Биметаллическая пластина(5) теплового расцепителя нагревается (перегрузка) и приводит в действие механизм отключения автомата ABB. Срабатывание теплового расцепителя при превышении I ном.  от 1,13 до 1,45 произойдет за время превышающее 1 час, свыше 1,45 от I ном. за время меньше 1-ого часа. То есть тепловой расцепитель будет отключать автомат ABB, когда вы на этот кабель подключите несколько обогревателей и электрических чайников.

Если же на линии и устройствах, подключенных к ней, происходит короткое замыкание, т.е. «появляется» ток в несколько раз, превышающий номинальный, в этом случае у автоматов ABB срабатывает электромагнитный расцепитель, который и отключает автоматы ABB. Ток в разы превышающий номинальный, протекает по обмотке соленоида (9), наводит магнитный поток который перемещает сердечник катушки, размыкая контакты у автомата ABB. В отличие от теплового расцепителя, электромагнитный срабатывает за доли секунд, практически мгновенно отключая автоматы ABB.

Характеристики электромагнитного расцепителя

По характеристике срабатывания электромагнитного расцепителя, автоматы ABB делятся на следующие типы (классы):

Автоматы ABB тип B (3-5)*Iном — для жилых и коммерческих помещений, повсеместно используются в Европе. Я рекомендую ставить автоматы АББ с характеристикой B на все кабельные линии в квартирах и частных домах, за исключением тех,  которых большие пусковые токи (насосы, двигатели и др.).

Автоматы ABB тип С (5-10)*Iном — самый распространенный тип в России. В старых сетях, где линии в плохом состоянии, и токи КЗ могут быть небольшими, автоматы ABB типа C могут вообще не сработать. В новых щитах правильно ставить автоматы "В".

Автоматы ABB тип D от (10-20)*Iном — применяют в основном в промышленности, в цепях управления двигателей, станков, низковольтных трансформаторах и других устройств, где большие пусковые токи.

Автоматы ABB тип К от (10-14)*Iном — применяют для защиты электродвигателей, трансформаторов и цепей управления.

Автоматы ABB тип Z (2-3)*Iном — защита цепей управления от КЗ и небольших продолжительных перегрузок.

характеристики автоматы abb

Обозначение характеристики (типа) электромагнитного расцепителя у автоматов ABB наносится на корпус.

тип автомата abb

В зависимости от чувствительности (типа электромагнитного расцепителя), автоматы ABB выпускают с разными номинальными токами. Т.к. автоматы с характеристикой В более чувствительны, чем C и D, то ABB менее 6 А их не делает:

Автоматы ABB тип B (номинальные токи от 6 до 63 А)

номинальный ток автомата abb

Автоматы ABB тип С и тип D (номинальные токи от 0,5 до 63 А)

номиналы автоматов тип C и D

Автоматы ABB по числу полюсов

Автоматы ABB выпускают с количеством полюсов от 1 до 4. Однополюсные автоматы ABB 1Р занимают 1 модуль в щитке и обозначаются S201, двухполюсные автоматы ABB 2P – 2 модуля (S202), трехполюсные автоматы ABB 3P – 3 модуля (S203) и четрыхполюсные 4Р – 4 модуля (S204).

автоматы ABB

Двухмодульные автоматы ABB S200 бывают, как с двумя расцепителями в каждом полюсе 2Р, так и с одним 1P+N (S201 NA). Также и четырехмодульные автоматы ABB 4Р или 3P+N (S203 NA). То есть, защиты в цепи нулевого проводника нет.

автоматы ABB NA

Для людей, мало что понимающих в электрике или нежелающих разбираться в тонкостях схемы подключения УЗО с несколькими автоматами, я рекомендую устанавливать в электрощитах квартир или частных домов автоматы 2Р или 1Р+N, т.е. двухполюсные или двухмодульные.

Автоматы ABB 2Р (1Р+N) или 1P? Двухполюсные или однополюсные?

Разница в схеме подключения однополюсных автоматов ABB 1Р или 2Р (1Р+N) к УЗО существенная. В первом случае экономим бюджет и место в щитке, но получаем трудности с отысканием кабельной линии, из-за которой отключается УЗО. Во втором случае, больше затрат, но выше безопасность (время отыскания утечки тока) и более понятная схема, при которой определить кабельную линию из-за которой срабатывает УЗО сможет необученный человек, например, жена)).

Я рассмотрю и покажу вам оба варианта с подключением автоматов к групповому УЗО. Как найти линию или автомат из-за которой вырубает УЗО. А вы уже сами решайте, какие будете использовать автоматы ABB 1Р или 2Р (1Р+N) для группового.

Вариант №1. Схема квартирного щитка, где к УЗО подключены три автомата 1Р.


схема однополюсных автоматов и узо

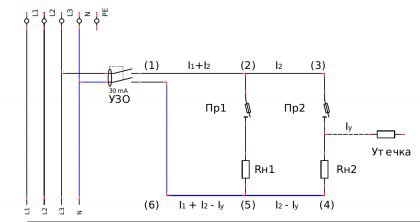

Предположим утечка тока у нас на кабельной линии №3, УЗО отключается. Как определить на какой линии из 3-х у нас утечка? Самое первое, что необходимо сделать при любом варианте схемы (1Р или 2Р) — это вытащить вилки всех бытовых приборов из розеток на этих кабельных линиях, и попробовать включить УЗО. Утечка тока может быть вызвана нарушением изоляции прибора. Если это не помогает, тогда идем к щитку;

  • Необходимо снять напряжение со щитка, отключив вводной автомат или рубильник, чтобы не задеть токоведущие части в электрощите;

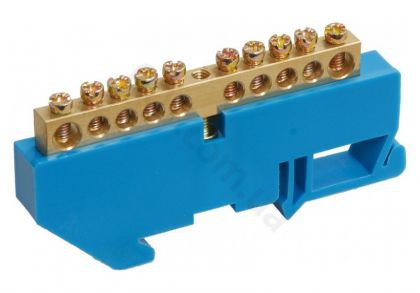

  • Отсоединить нулевые рабочие провода кабелей с клеммника "N", к которому подключены нулевые провода кабелей № 1, 2, 3 (для каждого УЗО — свой отдельный клеммник для автоматов;
  • Присоединяем к клеммнику "N" нулевой провод кабеля №1;
  • Включаем вводной автомат в электрощите, УЗО и автоматический выключатель кабеля №1;
  • Если УЗО не отключается, снова отключаем питание в квартирном щитке и УЗО;
  • Присоединяем рабочий ноль кабеля №2 к клеммнику "N" и включаем вводной автомат, УЗО и автомат кабеля №2;
  • Если УЗО не отключается, снова отключаем питание в квартирном щитке и УЗО;
  • Присоединяем ноль последнего кабеля №3 к клеммнику "N";
  • УЗО отключится (утечка у нас на кабеле №3);
  • Отключаем снова питание электрощита;
  • Отсоединяем нулевой провод кабеля №3 с клеммника "N и отключаем автомат №3";
  • Включаем питание щита, включаем автоматы № 1 и 2, чтобы работали приборы и освещение от этих линий;
  • Ищем, где у нас утечка на кабеле № 3 (осматриваем распаечные коробки, проверяем соединения проводов, контакты розеток и выключателей).

Если кратко — надо отсоединить нулевые провода автоматов, групповое УЗО которых отключается. И поочередно их присоединять обратно на клеммник, включая при этом соответствующий автомат. На каком автомате отключится УЗО, значит там утечка.

Вариант №2. Схема подключения двухполюсных автоматов 2P (1P+N) к УЗО.

схема двухполюсных автоматов узо

Этот вариант, конечно, проще. Можно не вынимать вилки из розеток, не снимать пластроны щитка и не отключать полностью напряжение. Достаточно:

  • Отключить все автоматы 2Р, соответствующего УЗО;
  • Включать их по очереди;
  • При включении какого автомата у нас отключиться УЗО, там и утечка тока.

На схеме примера, нужно отключить все автоматы Q 1,2,3,4, включить УЗО, и включить сначала автомат Q1, затем Q2, далее автомат Q3, и наконец Q4, при котором УЗО отключится. Отключаем автомат Q4, включаем УЗО и автоматы ABB Q1,2,3 и ищем на линии Q4 повреждение (утечку).

Какой из этих вариантов вам более приемлим решать только вам. Первый вариант, как я уже писал выше, экономный. Второй вариант — наиболее безопасный с быстрой схемой восстановления электроснабжения.

Подключение автоматов ABB S200

Автоматы ABB S200 имеют очень удобную конструкцию для подключения, не только супротив бюджетной SH200, но и других производителей автоматов Шнайдер Электрик, Хагер и т.д. У автоматов ABB S200 есть по два контакта для подключения кабеля, как сверху, так и снизу, что позволяет в прямоугольные клеммы подключить специальную гребенку (шину) для автоматов, а во второй контакт подключить провод. Затягиваются контакты одним винтом.

контакты автоматы ABB

Подавать питание на автоматы ABB S200 можно, как на верхние контакты (стандартный вариант), так и на нижние.

Правильно выбрать автомат для защиты от перегруза и токов короткого замыкания, поможет вам следующая памятка.

выбор автоматы abb s200

Видео об автоматах ABB S200 и SH200

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками . Добавьте в закладки постоянную ссылку.

63 комментария: Автоматы ABB S200.Описание, типы, выбор.

  1. Максим говорит:

    Благодарю за информацию.

  2. Дмитрий говорит:

    Добрый день, уважаемый Admin.

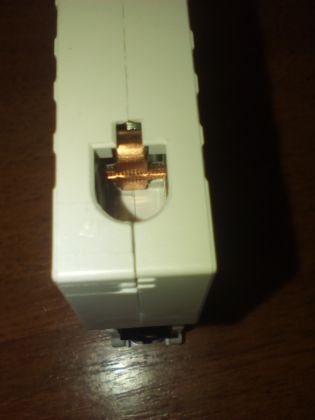

    Самостоятельно собираю первый ящик и очень нужен Ваш совет: как правильно подключить гребенку и входящий провод к одному автомату? У меня вышла такая вот порнография (см. фото). Или можно оставить и так? Если делать перемычки из проводов, боюсь будет очень мало для потребителей на нижних рядах. Ящик ABB mistral 41v на 48 мест.

    • Администратор Администратор говорит:

      Здравствуйте.
      Надо развернуть гребенку другой стороной, а провод с наконечником (без "юбки") вставлять в клемму под зуб гребенки со стороны задней стенки щита.

  3. Дмитрий говорит:

    Спасибо, все получилось))))

    гребенка автоматы

  4. Дмитрий говорит:

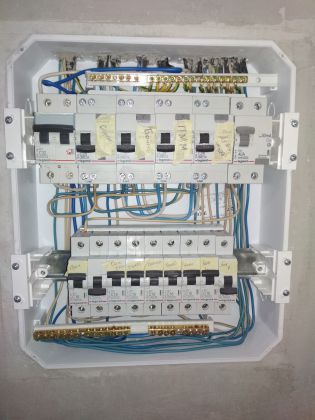

    Дмитрий, день добрый!  В выходные подключил ящик, все работает, еще раз огромное спасибо за советы))) И еще вопрос: можно ли посадить на один 16А автомат септик и холодильник

    • Администратор Администратор говорит:

      Здравствуйте.
      Не всегда правильно подключать разные потребители на один автомат, но если сечение кабеля одинаковое (или автомат АББ  у которого по две клеммы) и проводка в квартире (доме) выполнена качественно, электроприемники исправные, то проблем с эксплуатацией не будет.

  5. Дмитрий говорит:

    А правильно ли будет соеденить два потребителя через контакт розетки, т.е. провод от септика ВВГ 2,5 мм идет в розетку и из розетки на автомат таким же проводом, а в розетку включается холодильник. Розеткап ЭТЮД от Шнайдер Электрик, к сожалению фото пока нет.

    • Администратор Администратор говорит:

      Я бы соединил. Винтовой контакт розетки — это таже клемма, а винтовыми клеммами разрешается соединять провода. Но если место позволяет в подрозетнике, то можно выполнить соединение проводов ЗА розеткой. Только вот РЕ неправильно соединять через клемму розетки.

      • Дмитрий говорит:

        А почему РЕ неправильно? В розетке получается по два контакта на фазу, ноль и землю, если входящий провод подсоединить к одному контакту, а выходящий к соответствующему другому?

  6. Дмитрий говорит:

    То есть провода РЕ нужно соединять не клеммами, а обжимными гильзами в распред. коробке, правильно?

  7. Алексей говорит:

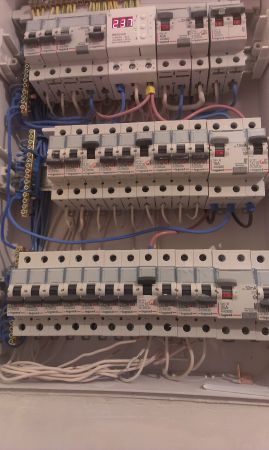

    Добрый день! вижу у вас на фото провода заходят в автоматы через переходнички с желтыми хвостиками. Как они называются и обязательно ли использование таких на вводах в автоматы?

    • Администратор Администратор говорит:

      Добрый вечер.
      Это Наконечник Штыревой Втулочный Изолированный (НШВИ) ими обжимают многопроволочные провода.
      автоматы ншви

      Обжимают специальными пресс-клещами (кримпер).
      обжать ншви
      На счет обязательности использования, производители АББ и Шнейдер Электрик, допускают подключение своей автоматики без НШВИ.

  8. Владимир говорит:

    Здравствуйте.

    Стиральная и сушильная машины устанавливаются в колонну. Потребление и у той, и у другой — 2.3кВт.

    Можно ли обе розетки повесить на автомат 25А и кабель сечением 4мм?

    В эти розетки всегда будут включены только эти машинки и, соответственно, нагрузка на 1 розетку не превысит 13А-16А.

    Или правильно, все-таки на каждую розетку выделить свой автомат 13А — 16А?

    • Администратор Администратор говорит:

      Доброе утро.
      Если сушильная и стиральная машины не будут работать одновременно, то достаточно поставить на эту линию розеток автомат 13-16А. Автомат на 25А ни в коем случае не ставить, иначе при одновремнной работе (одну партию постирали белья — закинули сушиться + стирается вторая партия белья) может сгореть розетка, нагрузка > 4 кВт.

      • Владимир говорит:

        В том и штука, что работать могут одновременно. Только они же подключаются не к 1 розетке через тройник, а к 2 разным розеткам.

        Хотя в целом, я понял, что 2 отдельных автомата будут и надежнее, и вернее с точки зрения логики.

        Спасибо. 🙂

  9. Дмитрий говорит:

    Дмитрий, добрый!
    Еще вопрос: от щитка идет кабель ВВГ 3*2.5мм, ноль подключен на нулевую шину, земля на шину заземления, фаза на автомат, который выключен. К потребителю не подключен!!! Я делал розетку, откусил кусачками лишний кусок кабеля (сразу три провода) и у меня выбило дифавтомат на фазу. Почему??????



    • Дмитрий Администратор говорит:

      Приветствую.
      Вы когда перекусывали кабель кусачками, то замкнули фазу-ноль-землю, а т.к. потенциалы все равно есть и на нуле, и на земле (РЕ), то из-за разницы потенциалов (напряжение) и произошло срабатывание дифавтомата.

  10. Вадим говорит:

    Добрый день!
    Подскажите что грамотнее поставить на ввод 380в в распредилительный щит в доме)после сборки на столбе(legrand 3p c25 потом 2-х тарифный счетчик меркурий далее опять legrand 3p c25)
    Планирую ABB 4-полюсной S204 C25 или ABB S203 3P+N B25A
    Что лучше поставить?, имеет ли смысл в тепловом раcсцепителе на N в случае с 4-х полюсным.
    Характеристика отключения: Если на столбе "С" в доме "B" спасет от возможных пробежек к столбу?

    • Дмитрий Администратор говорит:

      Здравствуйте.
      Разница в цене автоматов ABB 4P или 3Р+N — невилика, поэтому я бы поставил 4Р.
      Что касается характеристики «В» и «С» на 25А, то здесь они вас не спасут, может в равной степени сработать, как один автомат, так и другой, а может и одновременно — это зависит от величины тока КЗ.
      Что касается установки АВ 25А на ввод, у вас уже есть два автомата в щитке на опоре (столбе), поэтому лучше поставить на ввод рубильник. А еще лучше после счетчика поставить селективное противопожарное УЗО (тогда и в щите дома, можно на ввод поставить автомат).

      • Роберт говорит:

        Добрый день!

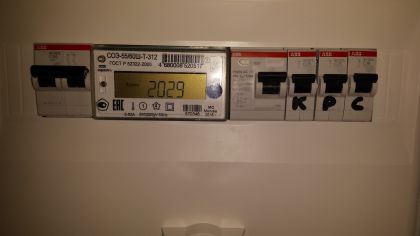

        стоит ABB 3Р+N S203 C32NA, после счетчик, далее УЗО АВВ  FH204 AC-63/0,3, система заземления TN-CS

        что нужно изменить? или данная конфигурация нормально будет функционировать?

        • Дмитрий Администратор говорит:

          Роберт, добрый вечер.

          Если это щит учета, а не распределительный щиток в доме, то ничего не надо менять, все сделано правильно. Разве что УЗО 63/0,3 должно быть селективным.

          • Роберт говорит:

            Доброе утро! спасибо за ответ! А как определить селективное УЗО? есть какая-то маркировка, в моем случае УЗО от АВВ

            Пока селективность сделал за счет уменьшения параметров последующих УЗО, т.е. на каждую фазу пойдет 0,1мА, далее 0,03ма и последние 0,01мА

            • Дмитрий Дмитрий говорит:

              Здравствуйте, Роберт. Конечно, селективное УЗО можно легко определить. Прочитайте мою статью про УЗО, и многие вопросы отпадут сами. Селективности уменьшением уставки по току, вы не добьетесь на 99% (при прикосновении человека или неисправности электропроводки), т.к. тока наверняка хватит для отключения, как УЗО на 10мА, так и УЗО 100мА

  11. Вадим говорит:

    Спасибо огромное

    По поводу селективного каккое лучше поставить F204 AC 40/0,3 или F204 AC 40/0,1

    • Дмитрий Администратор говорит:

      Пожалуйста.
      Я бы поставил на 63А, можно и 100мА, можно и 300мА, я обычно ставлю 300мА.
      Почему УЗО на 63А? Только вот недавно рекомендовал ставить заказчику УЗО на 63А, но он все-таки решил поставить на 40А….Звонит через неделю спрашивает: «Мне предлагают увеличить мощность до 30 кВт за 5000 руб. Что делать?». Отвечаю: «Конечно, для Москвы — это почти за даром, но вот только придется УЗО покупать на 63А «. Т.к. селективное УЗО стоит дорого, то лучше взять сразу на 63А, тем более что разница относительно 40А — невелика.

  12. Андрей говорит:

    Добрый день. Летом будет ремонт. Щиток буду собирать согласно рекомендациям Вашего сайта. Спасиьо за сайт! Чудесный.

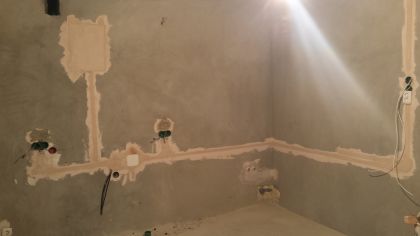

    Вопрос: Дом 87 года. Саму проводку буду менять полностью на новую (медь). В связи с этим вопрос. Какой тип автоматов мне лучше взять? B или C… ? Можно ли сказать, что со сменйо прводки это как бы получится новостройка? Или есть нюансы проводки целеком в доме? До моего счеткика в лифтовом холле?

    • Дмитрий Администратор говорит:

      Добрый вечер. Спасибо!
      Я бы поставил автоматы с характеристикой В (у себя так и сделал), разница в цене невелика, около 30-50 руб., а пользы от «В» в 2 раза больше, чем от «С».
      Правда на освещение, можно и «С» оставить, даже несмотря на то, что сейчас много светодиодных маломощных светильников и лампочек, у некоторых очень большие пусковые токи.

  13. Денис говорит:

    Приветствую, есть дурацкие вопросы:

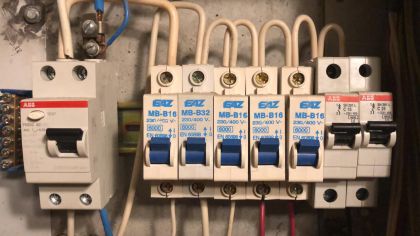

    Имеется старый щиток с четырьмя такими пробками — 2 фазы, 2 ноля, сталинский кирпичный дом.
    Номинал пробок 25 ампер, периодически он вылетают на нолях, в одной линии при включении пылесоса, в другой линии при включении электро духового шкафа, пробки можно менять местами, все равно будет срабатывание на ноле.
    В чем может быть причина срабатывания именно на нулях — патроны для пробок, сам провод и еще что то — куда копать?
    Какого номинала ставить автоматы если вылетали 25 амперные пробки? Вдруг в системе пробка/патрон со временем заводятся какие то другие амперы =) Провода, где видно не оплавлены и не греются.
    Можно ли поставить только двухполюсные автоматы которые 1P+N (как у Вас на схеме 2 но без узо) если срабатывание пробок было на нулях?
    Понимаю что ответы могут быть не однозначные, но все же, в приоритете ответ про номинал автоматов.
    Спасибо.

    • Дмитрий Администратор говорит:

      Денис, здравствуйте.

      Название такое Пробки — Автоматический предохранитель, по сути — это один из первых автоматов, т.е. отключаются и от перегруза и от автомата.

      Автоматический предохранитель - пробка

      Почему у вас они срабатывают таким образом с учетом того, что пробки вы меняли, мне непонятно. Понятно только одно, что срабатывают они при включении мощной нагрузки, значит идет перегруз. Но в тоже время, такой же перегруз идет и по фазе.
      Что касается выбора номинала автомата, то нужно автомат выбирать по сечению кабеля (в быту также на розетки не более 16А), иначе если вы завысите номинал автомата, то электропроводка может расплавится.

  14. Денис говорит:

    Здравствуйте, инетерсно Ваше мнение по такому вопросу: ситуация следующая, недавно заменили старый трансформатор в садовом товариществе, на новый более мощный — 250 кВА. Теперь даже когда кто-то сваркой пользуется лампочки почти не мигают, а напряжение в сети 220-230 В. Скоро буду новый щиток делать, как Вы считаете не стоит ли подстраховаться и выбрать автоматические выключатели с предельной коммутационной способностью 10 кА вместо 6 кА? Трансформатор с дом соединяет воздушная линия длинной примерно 320 метров. Сечения проводов к сожалению не знаю, строили её лет 20 назад, ещё под старый трансформатор, а домиков в товариществе около сотни.

    • Дмитрий Администратор говорит:

      Добрый день. В автоматх с отключающей способностью 10 кА нет никакой необходимости, тем более что ВЛ осталась старая, а значит ее сопротивление достаточно высокое, и токи КЗ могут оказаться небольшими.
      В быту и 6 кА при 99% случаев — это с запасом.

  15. Дмитрий говорит:

    Благодарю за труды, мотаю на ус :), вполне доступно и понятно

  16. antarctic говорит:

    Здраствуйте,

    с экономьте мне время хочу более информативный ответ на математическом языке :

    Объект: старый 4 квартиры на 3 фазы + N ноль заземление отсутсвует. ноль на корпусе считка

     кабель алюминиевый

    ограничения по d кабеля и A автомата мне известны

    защита нацелено на комп бытовая техника и дорогая електроника тоесть ниже 250 V

    и так вопрос : Счётщик и скажем 2Р в коридоре, а остальное в квартире

    1. Оптимальный порядок подключения :

            Счётщик 2P | УЗО 1P РЕЛЕ ДифАвт 1P + 1 P + 1 P + …

    или   Счётщик 2P | РЕЛЕ УЗО 1P + — 1P + 1 P + 1 P + — + ДифАвт

    2.     зачем 1p перед ДифАвт ( видел картинку 1p РЕЛЕ 1р  ДифАвт 1р )

    3.     если N заблудился в P то значит входной авт оптимальней 2p а не 1p+N ?

    4.     2р как защита от входящих токов для УЗО и РЕЛЕ  варианты ответов / да нет / true false

             защита более дорогих компонентов УЗО РЕЛЕ ДифАвт например УЗО РЕЛЕ от больших входящих токов и УЗО от боьшого напряжения на фазном перекосе 380 400 V и какова здесь

             вот ещё нарыл как раз в тему ДифАвт 6 кА 230 V и 4.5 kA 230/400 V что это за бред и как это связать в кучу тогда обязаловка РЕЛЕ перед 6кА в случае если 6кА более надёжный товар для безопасности в квартире

    5.    как входной в квартире : оптимальней УЗО + Авт, или ДифАвт ( вопрос 1. до или после РЕЛЕ Напряжения ) ?

    6. пиковая стартовая нагрузка потребителей до 3.8 кВ на розетку , Авт "В" не будет выбивать ?

      анекдот : из собственного опыта 10 A автомат выбивало при включении компа с 1 кв блоком питания было около 8 лет назад такое кароче

    7. макс ток кз для такой ситуации какой относительно Авт и ДифАвт 10 kA быстрее вроди отключается так может брать 10 кА или будет менее чувсвительным для старого кабеля или же эта цыфра как коефициент устойчивости Авт чем больше тем лучше в таком случае …

    ( видел формулу с делителем )

    8. вот не успокоюсь пока математических формул расшёта не увижу кароче

        вернее я их уже кажется нашёл , тем не менее хочу быть уверен в теоретичекой стороне всех поставленый мною вопросов … ел заливайки и да один хер … меня уже достали … = D

    и есть одна всего ещё под категория електриков " обычно " да на кой хер мне знать как обычно , зачем тогда вопросы задавать если там вообще УЗО достаточно и кнопочки для тех кто выливает случайно кофе на 230 V вот у меня качественная електроника я сам за всю сознательную жизнь ни разу не вылил даже на текстолит воды капли

    ел. снабжение в этой квартире нет слов закрыть бы взор ксожалению не выходит сейчас так

    9. есть как бы другие производители которые тулят 2p в одинарный корпус это по факту не уступает двухкорпусному ?  и есть 1p+N в двухкорпусном всё с допуском на 230 V збивает с толку …

    как выбрать самое катчественное …

    10. заведующий електрик объявил макс. входного 25 A на стояк общий авт 100 А  ( 20 квартир )  трансформатор кажысь не так далеко как раньше казалось = D

    в розетке у меня 238 — 246 V

    стабилизатор напряжение это второй шаг качественный таки имеет соответсвенную цену кароче

    вот это 10 заповедей електрика, если вы ответите на все точно … значит большинство таких вопросов отпадёт связаных с безопасностью потребления електро енергии в квартире

    надеюсь на компетентные ответы , можна в личку на е-mail для того что бы их опять 100 50 30 20 млд. раз ставили западло на синхронизацию ответов = D

     старое русское народное поверье намикает : " не вериш спроси у кого то ещё кароче " а потом всё заканчивается хуже некуда тормоз думает я всё знаю, умный ищет точки опоры в математике и ел. физике , третьи скажут да ну его нахер ставьте так чтобы было харашо  = D

    всё не хочу нервничать кароче = D

    Буду Рад толковым обоснованым изяснениям на вышеупомянутые темы …



  17. antarctic говорит:

    контрольный выстрел

    а можна вот так вход 1р+N 2p РЕЛЕ УЗО 2p ( так и не знаю катчественее УЗО или ДифАвт на этой позиции для безопасности в квартире ) ?

    до второго 2р зачем не нужно спрашивать кароче = D

    хотя и далее тоже …

    вопросы 3. 6. снимаю за не адыкватностью редундантностью запрашиваемого ответа

    3 . да

    6 . нет в данном случае не может

    danke

    = D

  18. Алексей говорит:

    Добрый день! Помогите разобраться какие автоматы выбрать однополосные или двух полосные? Фирму судя по отзывам, я выбрал от компании ABB С16, и думаю на кухню на розетки поставить С20 или С25, как считаете? Еще вопрос правильно ли я сделал. Подводящий провод к комнатам  один он служит и на розетки и на выключатели. Тянул пополу в гофре потом заливал, медный провод 3х2,5. Распределительная коробка получилась в самой розетке. Провода скрутил  и сделал спайку оловом. Так же по поводу УЗО какой брать? Нужно брать такой же фирмы или нет?   Заранее спасибо за ответ

    • Дмитрий Администратор говорит:

      Алексей, день добрый.

      1. Что касается автоматов, 1Р или 2P зависит от многих факторов, например, в за городом, где долго ждать электрика для устранения неисправностей — лучше 2Р, в квартирах — 1Р оптимальный вариант. Номиналы автоматов на розетки строго не больше 16А (это про кухню розетки).
      2. Кабель в гофре, как сделали вы, допустимо, но правлиьнее было бы, конечно, разделить свет и розетки. Т.е. на свет кабель 1,5 кв.мм., на розетки какбль 2,5 кв.мм.
      3. Что касается УЗО, то отталкивайтесь от своего бюджета, в любом случае, лучше с недорогим УЗО, чем вообще без него.

  19. Виталий говорит:

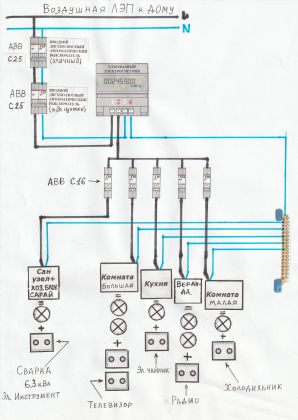

    Здравствуйте. Принял во владение старый дачный домик в садоводстве S= 25 м2 + комната на чердаке. Сам не электрик, но пытаюсь разобраться в этом. В доме электрика на первый взгляд свежая, но: — на вводе в дом стоит черный пакетник с двумя кнопками (красной и белой) на 40А. — на весь дом только один автомат DEKraft  С 16; — подключение автомата снизу; — распределительные коробки заводские, обжимы проводов винтиками. Мне потребовалось присоединить кухню — завел второй автомат DEKraft  С 16 (купил в садоводстве за 80 руб.), подключение оставил снизу.     И вот, что случилось: включил в доме в розетку маслянный обогреватель и из розетки повалил черный дым! Я смотрю на автоматы (благо все было в этом же помещении) , а их как будто нет! Не отключились! Выдернул вилку маслянника из розетки. Потом разобрал маслянник — у него  провод питающий крепился к корпусу через пластиковую фиговину, а она от нагрева треснула и провод коротнул на корпус. Думаю: автоматы плохие, дешевые, подделка. Поехал в город, купил АВВ С 16, поставил. Все ОК. Прожили лето 2015. Сейчас приехали в июне 2016. начали пользоватся и вдруг оплавилась распределительная коробка. Автоматы опять не отключились.(есть мнение, что для загородных домов, где зимой никто не живет нужны другие типы обжимов.) Что не так с электрикой? Может нужно подключить автоматы сверху или перейти на тип В? Спасибо!

    • Дмитрий Администратор говорит:

      Виталий, добрый день.

      Все у вас с электрикой достаточно просто — это плохое соединение проводов. Обогреватель достаточно мощный, перегруза и замыканий никаких нет, поэтому автомат и не отключается, а вот где соединения проводов в распред. коробке, там провода и греются. Выкиньте эти "винтики" и сделайте соединения проводов правильно.

  20. Сергей говорит:

    Здравствуйте! Во первых хочу выразить благодарность за столь информативный и познавательный сайт, не каждый в наше время делится своим опытом и наработками, как это делаете вы. У меня к вам такой вопрос: я сейчас делаю ремонт в 3-х комнатной квартире, в сталинском доме с деревянными перекрытиями, и само собой требования к пожарной безопасности повышенные . Ситуация на объекте сейчас такая…
    Там где деревянные перегородки все будет обшиваться гипсокартоном,а там где кирпичные стены будет штукатуриться. Насколько я знаю ПУЭ запрещают прокладку кабеля скрыто по деревянным основаниям в гофре, необходимо либо в мет.рукаве, трубах и т.д. На сколько это критично? Разводка будет производиться по потолку, потолок сначала будет подшиваться ДВП, а затем будет натяжной потолок. С учетом того,что бюджет позволяет сделать в щитке защиту от диф.токов, сверх токов, перегрузки сети, перепадов напряжения(скорее всего вся модулька будет ABB), можно ли выполнить разводку так…?

    • Дмитрий Администратор говорит:

      Сергей, здравствуйте. Спасибо за хороший отзыв о сайте (жаль времени нет больше писать статей).

      Что касается вашего вопроса, скажем так, 99% хозяев деревянных (каркасных, брусовых, бревенчатых) домов прокладывают электропроводку без металлических труб.
      Кабель ВВГнг, который все обязаны в жилых помещениях прокладывать — не распространяет и не поддерживает горение. Собственно гофра скорее «лишняя», кроме того большинство гофр как раз-таки горят.

  21. Сергей говорит:

    Спасибо за ответ, все будет выполнено кабелем ВВГнгLS (3*2,5 на розетки и 3*1,5 на освещение), заказчик сам покупал кабель, но меня терзают смутные сомнения по поводу "честности сечения" кабеля, и даже не знаю как быть дальше, как-то страшновато ставить автоматы 16А на розетки и 10А на освещение… + ещё 4 кондиционера….  Что посоветуете?

    • Дмитрий Администратор говорит:

      Померяйте для начала площадь сечения жилы кабеля, может он у вас даже очень честный.
      Ну а что касается автоматов, то 16А на кабель 2,5 кв.мм. и 10А на 1,5 кв.мм. — это даже с запасом, т.к. сами кабели выдерживают токи 25А и 18А соответственно.
      Кондиционеры правильно подключать отдельно или в вашем случае достаточно, как 2+2.

  22. Сергей говорит:

    Здравствуйте! Подскажите, пожалуйста, любую литературу, из которой можно было бы вытащить информацию об автоматах для реферата!

  23. РУСЛАН говорит:

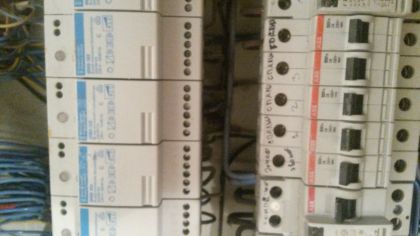

     ПРИВЕТСТВУЮ ВАС НА ФОРУМЕ У МЕНЯ ТОКАЯ ПРОБЛЕМА СОБРАЛ ЩИТОК ПОДКЛЮЧАЮ ДРЕЛЬ ИЛИ ЛОБЗИК ПРИ НАГРУЗКИ СВЕТ ВЫРУБАЕТ ТАМ УЗО 16 А 10 МИЛ СТОИТ НА КАЖДУЮ УЗО ПОДХОДИТ НОЛЬ ОТДЕЛЬНО

    • Дмитрий Администратор говорит:

      Руслан, здравствуйте. Сложно по картинке что-то вам подсказать. Увидеть бы схему щита, я верн опонял, что эта линия, которая отключается, подключена одна к УЗО 10 мА?
      Тут, собственно два варианта:

      1. Неисправен инструмент, правда сомнительно, что и дрель и лобзик сразу.
      2. Неисправность в кабеле.
  24. Антон говорит:

    Добрый день! Подскажите, какая нормальная температура у УЗО? Заметил, что УЗО в щитке чуть теплые. Обычные автоматы (вводной, отдельный на розетку) установленные в том же щитке, абсолютно холодные. Хотя разница температур почти не ощутима на ощупь. Нормально ли это?

    • Дмитрий Администратор говорит:

      Рабочая температура УЗО в среднем составляет от -25 до +40 градусов, но это климатические условия, где можно использовать УЗО.
      Если же УЗО греется, как в вашем случае, то возможно провода плохо притянуты, из-за чего и происходит нагрев контакта, что передается и на УЗО. Нужно контакты УЗО протянуть.

  25. Ренат говорит:

    Подскажите, есть схема подключения автоматов АББ: S203M UC и его устаревшего аналога S283UC ?  Есть ли разница куда подключать "+" и "-"?  Конкретно в цепи у меня есть постоянный "+", "-" и появляющийся "(+)".

  26. Сергей Николаевич говорит:

    Здравствуйте! На дом (деревяный) идет от опоры СИП на 15кВт 380в. На фасаде сруба собираюсь поставить пластиковый бокс с АВ Legrand DX-E, 4 полюса 25А и в него завести СИП, а вывести медь. В ЩУ тоже вводной АВ на 25А. Сойдет такой автомат в боксе? СПАСИБО!

    • Дмитрий Дмитрий говорит:

      День добрый. Был в отпуске, поэтому не отвечал ранее на коментарии.

      А ЩУ находится внутри дома? Автомат DX-E будет находится высоко, что неудобно при его отключениях.

      Делайте или переход на медь на улице (орешки, прокалывающие зажимы) или СИП сразу в дом на вводной автомат в ЩУ.

      • Сергей Николаевич говорит:

        Щит учета находится на опоре за участком. Бокс на фасаде невысоко,т.к. крыльцо высокое)) Из него и пойдет медный кабель в ЩР. А по параметрам Legrand подходит?

  27. Антон говорит:

    Дмитрий можно узнать ваше мнение/опыт касательно принимости поправочных коэффициентов для номиналов автоматов, в зависимости от числа соседних автоматов и продолжительности работы под нагрузкой (0.9)? Насколько их следует принимать в расчет на практике?

    Пример 1. Есть варочная поверхность мощностью 3.5кВт. Кабель проброшен сечением 2.5кв. Подключение через обычную розетку. Автоматов в ряду больше 9 (а всего их гораздо больше), работа под полной нагрузкой в течение двух часов вполне реальна. Вроде бы ставь автомат В16 и все дела.
    Но с учетом коэффициентов получится In=16*0.76*0.9=11А! В течение двух часов автомат просто отключится. С другой стороны если ставить автомат 20А, а эти коэффициенты окажутся лишними, то вроде бы возникнет опасность работы автомата в течение часа при токе 20*1.45=30А, что для сечения 2.5кв уже много.

    В связи с этим возник еще и такой вопрос. Насколько вероятна (если вообще возможна) ситуация, когда при подключении некоторого потребителя в сеть, по каким угодно причинам в линии возникнет ток заметно больший штатного номинального потребления этого устройства, но еще не достаточный для мгновенного срабатывания автомата?

    Пример 2. Есть бойлер мощностью 2.5кВт. Работать может часами. Кабель под него проложен сечением 1.5кв (вообще в инструкции по подключению такой и указан, но сомнения одолевают). Автомат 10А маловат сам по себе. Автомата 13А тоже может не хватить, если принять во внимание коэффициенты. Но автомат на 16А, если вдруг возникнет ток 23А, не отключится в течение часа. Вот насколько следует опасаться, что при включении устройства с потреблением 11А в случае чего он начнет брать раза в два больше, но меньше тока КЗ?


    • Дмитрий Дмитрий говорит:

      В быту такие коэффициенты не учитываются, т.к. у вас в 99,9% случаев не будет оборудование работать по 100% загрузке. Это больше актуально для промышленности.

      Пример 1. Такого тока не возникнет.

      Пример 2. 10А также правильно для сечения 1,5 кв.мм. Не совсем понял последнюю фразу, вам автомат 10А не даст «взять» в 2 раза больше, т.к. при 14,5 А он отключится.

      • Антон говорит:

        По последнему примеру: бойлер 2500 Вт работает продолжительное время. Автомата на 10А не понятно хватит или нет, автомата на 13А хватит если не брать в расчет коэффициенты, а автомата на 16А хватит точно, но он может пропускать ток до 23А в течение часа что для кабеля 1.5кв. слишком много.

        Вопрос в том, а может ли в принципе бойлер (или варочная, или еще какое другое бытовое устройство) выйти из строя таким образом, что оно начнет потреблять раза в два больше своего номинала продолжительное время, но тока короткого замыкания еще не возникнет.  Ведь в подобной ситуации автомат на 16А не защитит кабель 1.5кв, как и автомат на 20А не защитит кабель 2.5 кв.



  28. Антон говорит:

    С самими приборами ясно. Последний вопрос на эту тему, если можно: а может ли случиться что-либо на линии между прибором и автоматом такое, что вызовет появление в ней тока больших величин на продолжительное время,  но еще не достаточных для срабатывания защиты от КЗ?

  29. Виктор говорит:

    Уважаемый Дмитрий!
    Можно ли Вам заказать схему эл.щита?
    Построил дом в деревне, а с электриками проблема.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Здесь вы можете прикрепить свое изображение.
