При монтаже электропроводки в доме или квартире, соединение проводов – наиважнейший момент. Для безаварийного и безопасного электроснабжения, потребуется надежное и качественное соединение проводов.

Беспечное отношение к соединению проводов и кабелей, может привести к очень нехорошим последствиям. Казалось бы, что в соединении проводов нет ничего сложного, скрутил их, обмотал изолентой и все готово, но все не так просто…, как гласит народная мудрость «Электрика – это наука о контактах», и соединение проводов и кабелей, должно быть выполнено со всей ответственностью, т. к. процент аварий и повреждений в системах электроснабжения из-за некачественного соединения проводов очень высок. Каким бы не был качественным электрический контакт между проводами, места соединений проводов обладают бОльшим сопротивлением, а значит сильнее нагреваются. И чем хуже контакт, тем сильнее он греется, что в итоге приведет к оплавлению изоляции, короткому замыканию, а затем и пожару.

На практике применяют несколько способов соединения проводов, я расскажу вам о наиболее распространенных.

Соединение проводов скруткой

Соеднинение проводов скруткой, распространено повсеместно, но если мы обратимся к главной книге электриков ПУЭ, то согласно:

п.2.1.21 “Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)”

     соединение проводов скруткойсоединение проводов скруткой

Как мы видим, соединения проводов скруткой в данном пункте нет, а значит скрутки проводов запрещены. Но скрутки всегда были, есть и будут использоваться для соединения проводов при монтаже электропроводки. Да и грамотно-сделанная скрутка, способна прослужить не одно десятилетие, но соединение проводов скруткой необходимо выполнить качественно. Технология соединения проводов и кабелей скруткой достаточно проста:

  • длина скрутки должна быть не менее 4-5 см;
  • зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой;
  • необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Одно “но”, могут возникнуть проблемы при сдаче электроустановки пожарной инспекции, т.к. соединение проводов скруткой по ПУЭ запрещены. Впрочем это касается в основном промышленных потребителей, торговых помещений и т.д., в вашу квартиру или частный дом пожарный инспектор не придет с проверкой.

Соединение проводов скруткой – это вынужденная мера, когда другого ничего не остается, и лучше использовать соединение проводов, способами описанными ниже.

Соединение проводов пайкой

Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность. Но важно пропаять соединение проводов правильно, для этого необходимо:

  • облудить соединяемые провода канифолью (флюсом);
  • припой должен затекать во внутрь скрутки;
  • после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
  • изолировать соединение проводов.

      соединение проводов пайкойсоединение проводов пайкой

Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:

  • необходимость изоляции;
  • сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
  • если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
  • высокие времязатраты.

Соединение проводов сваркой

Соединение проводов сваркой дает еще более качественный электрический контакт проводов. Но здесь все еще более заморочено, чем с пайкой проводов, так как необходимо наличие:

  • сварочного трансформатора;
  • навыков сварщика;
  • маски (очков) для сварки, специальных перчаток, электродов;
  • строительного фена для термоусадочной трубки.

   соединение проводов сваркойтрансформатор для сварки проводов

Соединение провода сваркой, можно выполнять только из однородных металлов. Такое соединение проводов можно встретить нечасто, народ у нас не очень любит трудности, а многие электрики не любят такой способ соединения проводов из-за больших затрат времени, но стоит отметить, соединять провода сваркой быстрее, чем паять.

Соединение проводов опрессовкой

Соединение проводов опрессовкой, заключается в сжатии специальными пресс-клещами соединительной гильзы (алюминиевая или медная трубка), в которую вставляются провода. Провода предварительно зачищаются от изоляции на длину гильзы,  затем помещаем провода внутрь гильзы и обжимаем ее для надежности в двух-трех местах. Если гильза намного больше проводов, которые нужно опрессовать, то можно набить гильзу дополнительными проводами.  Изолируем полученное соединение проводов опрессовкой изолентой, а лучше термоусадочной трубкой + фен.

пресс клещи для гильз

соединение проводов опрессовкой

Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия.

соединение проводов опрессовкой

Соединение проводов опрессовкой достаточно надежно, если все сделать правильно. Навыки при выполнении соединения проводов опрессовкой также пригодятся вам при сборке электрощита, для опрессовки втулочных наконечников НШВИ.

К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т.е. опрессовали провод в гильзе и “забыли” про него.

Болтовое соединение проводов и кабелей

Болтовое соединение проводов, как правило, используют при соединении проводов из разных металлов, то есть, если у нас один провод из меди, а второй из алюминия, при этом между ними необходимо проложить стальную шайбу.

болтовое соединение проводов соединение проводов болтами

Такое соединение проводов получается весьма громоздкими, его неудобно располагать в соединительных коробках и изолировать. Необходима периодическая протяжка.

Соединение проводов винтовыми клеммниками

Соединение проводов винтовыми клеммниками, также как и болтовое, можно использовать для соединения проводов из разных металлов. Данное соединение проводов удовлетворяет требованиям ПУЭ, но требует периодической протяжки винтов в клеммах, которые со временем ослабевают, а значит слабеет и сам контакт, который со временем может замкнуть.

винтовой клеммниксоединение проводов винтовыми клеммниками

Периодическая протяжка винтового соединения проводов предполагает, что доступ к соединению в коробке всегда должен быть открытым, что не очень красиво будет смотреться в квартире или частном доме. Также при закручивании винта, можно повредить сам провод, особенно более мягкий алюминиевый. А если необходимо соединить многопроволочный провод, то нужно либо пропаять зачищенные концы провода, либо обжать трубчатыми наконечниками.

Соединение проводов колпачками СИЗ

Соединение проводов колпачками СИЗ (Соединительные Изолирующие Зажимы). СИЗы представляют собой пластиковые колпачки с конической пружиной внутри, которая при скручивании сжимает и фиксирует провода, а сам пластиковый колпачок СИЗа изолирует соединение проводов, и является противопожарной и механической защитой.

колпачки СИЗсоединение проводов СИЗ

 Данное соединение проводов быстрое и простое, для его правильного выполнения необходимо:

  • зачистить изоляцию с проводов и кабелей на длину немного меньшей, чем длина самого колпачка СИЗ;
  • сложить их в пучок, именно в пучок, а не делать из них скрутку;
  • руками накрутить СИЗ по часовой стрелке на пучок проводов;
  • дотянуть СИЗ пассатижами.

Преимущества такого соединения проводов и кабелей очевидны (не требуется специального инструмента, нет надобности в дополнительной изоляции, быстрота и простота), но есть и недостатки:

  • нельзя соединять многопроволочные провода;
  • качество такого соединения будет хуже, чем у вышеперечисленных, поэтому я бы рекомендовал использовать данные зажимы для небольшой нагрузки, например, в цепях освещения.

Колпачки СИЗ подразделяются по общему сечению скручиваемых проводов и обозначаются номерами от 1 до 5, которые указывают количество скручиваемых проводов и их сечение.

таблица СИЗ

Соединение проводов самозажимными (пружинными) клеммами

Ну и в завершение, рассмотрим наиболее простое, достаточно эффективное, удобное, а главное быстрое соединение проводов – самозажимные (пружинные) клеммы. Большое распространение получили пружинные клеммы фирмы Wago , которые позволяют выполнять соединение проводов:

  • не обладая какими-либо специальными навыками;
  • нет необходимости в покупке специальных инструментов (паяльник, сварочный трансформатор, пресс-клещи);
  • у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;
  • не нужно дополнительной изоляции;
  • быстрая разъемность соединения (отжал рычажок и вытащил нужный провод).

Клеммы Wago  выпускают для соединения проводов и кабелей от 0,75 до 4 кв.мм., количество соединяемых проводов от 2 до 8. Клеммы Wago

клеммы вагосоединение проводов wago

Придумали клеммники Wago в Германии. Пожалуй самый существенный минус – это их цена, средняя стоимость клеммника Wago на 3 провода, будет примерно около 11-12 рублей, поэтому если распределительных коробок очень много, то и суммарная стоимость клеммников Wago выйдет немалая. Не стоит использовать клеммы Wago при электромонтаже проводки с нагрузками более 16 А. Их вообще, лучше применять максимум на линии освещения для электропроводки в частном доме или квартире, и выбирайте клеммники Wago с запасом, как минимум на ступень выше.

Это основные способы соединения проводов, у каждого из способов есть, свои сторонники и противники, которые готовы спорить до бесконечности о лучшем способе соединения проводов. На мой взгляд, многое зависит от ситуации, где и как необходимо соединить провода, наличие времени на электромонтаж, и где-то можно обойтись клеммниками, а где-то только сваркой.

Видео. Сравнение сопротивления соединений проводов: скруткой, сваркой и клеммниками.

Из видео можно сделать следующий вывод, что соединение проводов пайкой и сваркой имеют одинаковые сопротивления. То есть по физическим свойствам они одинаковы, но соединение проводов пайкой или сваркой позволит замедлить химическую реакцию окисления проводов и сохранит целостность соединения провода на долгие годы. И если есть возможность, то лучше, конечно, использовать соединение проводов пайкой, сваркой или опрессовкой.
Важно при этом помнить, что алюминий окисляется быстрее, чем медь, и окисная пленка на поверхности алюминиевого провода, имеет более высокое переходное сопротивление, чем у медных проводов. Это ухудшает токопроводимость соединения (контакта) и приводит к его нагреву.

Спасибо за внимание.



Запись опубликована в рубрике Электрика с метками . Добавьте в закладки постоянную ссылку.

32 комментария на «Соединение проводов. Скрутка,пайка,сварка,опрессовка, клеммники Wago»

  1. Сергей говорит:

    Из последнего видео сколь-нибудь вразумительных выводов,  относящихся к теме статьи, сделать даже в принципе невозможно. А вот неотносящихся да. Первый: уважаемый Сергей Викторович не пожалел денег на покупку крутого мультитестера,  который стоит, видимомо, не одну тыщу рэ. А вот принципа работы, области применения и  допустимых погрешностей измерения в данном режиме работы своей игрушки не уяснил. Исходя из первого второй: знание основ электротехники такого вот горе-электрика, мягко говоря, оставляет желать лучшего. И главный третий: "специалистам", проводящим подобные наглядные опыты, лично я, мандата на монтаж  электрооборудования в своем доме ни по чем бы не выдал. Но вобщем, все конечно верно Старая добрая скрутка даже без паек и сварок, гораздо надежнее всяких новомодных ВАГ. И в данном конкретном случае лучше было бы снять кино о том как при токе порядка 10-15А (например включив в осветительную сеть 2-3 киловатных лампы) горит и плавится вражеский пластик и мужественно держит удар наша родная скрутка.

  2. Admin говорит:

    Порой, конечно, правильное соединение проводов скруткой, безусловно лучше и надежнее, чем "кривые" соединения согласно ПУЭ,т.к. соединение проводов опрессовкой,сваркой,пайкой требует определенных навыков, специального инструмента,а клеммы наподобие Wago — очень часто подделывают.

  3. Сергей говорит:

    Уважаемый Админ! В общем и целом, я с Вами согласен. И даже не думал опровергать преимущества грамотно выполненных скруток перед новомодными СПК. Я поставил под сомнение корректность эксперемента показанного в последнем видео. То бишь измерение сопротивления цепи выполненного из проводов и скруток с проводами соединенными СПК Ваго с помощью цифрового мультиметра в режиме измерения сотен Ом. Результаты измерений (то есть числа, которые демонстрировало изделие вражеского ВПК) подставленные в закон Ома и последующие выводы из проведенного эксперемента в высшей степени некорректны и не могут служить доказательством или опровержением чего-либо вообще. И частности белые перчатки одевать совсем не обязательно. И секундомер в смартфоне включать тоже. Все эти "понты" не могут скрыть невежества в области даже основ электротехники автора данного видео.

    • Анатолий говорит:

      Может, прежде, чем указывать другим на их невежество, следует самому хоть немного подучить русский язык? ЭкперЕментатор Вы наш, Одевающий перчатки ))

  4. Сергей говорит:

    И еще я порекомендовал Вам описать в Вашем блоге различные типы измерительных приборов. А так же способы измерения основных параметров электрических цепей. Так сказать, на уровне чайника (у Вас это хорошо получается). Дабы начинающие, на которых, по-видимому и расчитан блог, могли  правильно и корректно произвести измерения и сделать из показаний приборов правильные выводы.

  5. Admin говорит:

    По мере возможностей, я стараюсь охватывать наиболее актуальные темы для электромонтажа в быту, именно для начинающих в силу своих литературных возможностей)) Блог очень молодой еще. И в целом он будет ориентрирован на сборку электрощитов, т.к. это то, чем я сейчас занимаюсь.

  6. Сергей говорит:

    Извините, а как и с помощью чего "прозвонить" "свежесмонтированный" электрощиток? Если вдруг чего-то не так. Типа в монтаже ошибка или бракованный автомат? Без  приборов? Как Ванга? На мой взгляд, тема КИП (контрольно-измерительных приборов самая что ни на есть актуальная.

  7. Admin говорит:

    Я не полагаюсь на случай, и поэтому проверяю щитки обычным наипростейшим способом — вилку с проводом в розетку, а другие концы проводов к вводному автомату. Таким образом, в электрощите можно проверить работу реле напряжения (к сожалению кроме срабатывания от превышения или снижения уставок), работу УЗО, ну и собственно схему электрощита. Для трехфазных щитов, делаю перемычку фазного провода и подключаю к контактам вводного автомата или рубильника L1,2,3.

    щит мистраль65



  8. Алексей говорит:

    Опрессовывать скрутку гильзой нельзя, жилы повреждают друг друга.

  9. Admin говорит:

    Думаю,что от скрутки хуже не будет. Если провода сложить пучком, то можно тоже повредить жилы.
    Смысл пайки и сварки, в том, чтобы не дать той же скрутке со временем ослабеть, то же самое и опрессовка проводов, чтобы скрутка или пучок проводов был сжат, как можно сильнее и дольше по времени.

  10. боб говорит:

    скрутка – надежный соединитель.( мой стаж  в эл-ве 20 лет)

    • Администратор говорит:

      В целом согласен, что соединение проводов скруткой – надежно (об этом я и сам в статье указываю), но только если это качественная скрутка, а не какие-нибудь “сопли”.

  11. Михаил говорит:

    Господа! А чем лучше изолизовать пропаянную скрутку?

    • Администратор говорит:

      Изолента или термоусадка, или и то и то вместе, здесь особо ничего нового не придумали еще)

      • Михаил говорит:

        Понял) Спасибо)

        А вот еще момент один.. А почему Вы делаете разводку в щитке многожильным кабелем? Только с точки зрения удобства или есть еще причины? Ведь в моей точки зрения, моножила надежнее. А тут еще и щиток, тут должно быть все супер-надежно. Тем более моножилу не надо обжимать)

        • Анатолий говорит:

          Не кабелем, а проводом – есть разница. Многопроволочную жилу используют из-за гибкости, иначе провода с большим сечением неудобно изгибать.

  12. Михаил говорит:

    Понял) Спасибо) А вот еще момент один.. А почему Вы делаете разводку в щитке многожильным кабелем? Только с точки зрения удобства или есть еще причины? Ведь в моей точки зрения, моножила надежнее. А тут еще и щиток, тут должно быть все супер-надежно. Тем более моножилу не надо обжимать)

    • Администратор говорит:

      Многожильным или ПУГВ намного удобнее подключать приборы в щитке, ведь подключение делается проводом сечением 6 или 10 кв.мм., а гнуть моножилу 6-10 кв.мм. удовольствие из малоприятных, да и к тому же еще надо уложить в щитке. Гибкий провод + наконечники НШВИ – все достаточно надежно, волноваться не стоит.

      • Сергей говорит:

        Подскажите, а каким проводом подключаются пакеты 1P в щитке, если не испльзовать гребенку.  Сечение провода тоже 6 кв.мм?

        • Дмитрий говорит:

          Я делаю это ПУГВ – гибкий. Можно и моножильным. Сечение зависит от вводного автомата.

          • Сергей говорит:

            Дмитрий, если вводной автомат на 32 А, далее УЗО противопожарное 40 А, подключено через провод ПУГВ (6 кв. мм). А вот от УЗО к автоматам 16 А и 10 А, какое сечение провода должно быть или без разницы и для надежности можно таким же ПУГВ (6 кв. мм). Вышестоящий вводной автомат и УЗО будут правильно работать при таком подключении, к автоматам 16 А подходит кабель 3х2,5 и к 10 А кабель 3х1,5 ? Спасибо!





            • Дмитрий говорит:

              Сергей, делайте подключение ПУГВ не менее 6 кв.мм.

  13. Игорь говорит:

    " Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия. "

    Наверное стоит добавить что медные гильзы бывают ещё и лужёные. Я был очень удивлён когда у себя дома в распаячной коробке увидел медные кабели обжатые алюминевой гильзой. Долго мучился вопросом почему же медь и илюминий никак не провзаимодействовали, хотя везде об этом написано. Через какое-то время уже догадался – это не аляминий а лужёная медь, визуально их не отличить.



  14. Юрий говорит:

    WAGO и СИЗы ни в ПУЭ ни в СНиПах не прописаны, следовательно ЗАПРЕЩЕНЫ к монтажу!

    … впрочем как и скрутки, И не важно КАК и КЕМ они сделаны!

    ЗАПРЕЩЕНЫ!

    И это медицинский факт!

    • Ринат говорит:

      п.2.1.21 "Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)"



      WAGO и СИЗ прописаны в этом пункте как "… или сжимов (винтовых, болтовых и т.п)

  15. Булат говорит:

    А паять провода без скрутки по правилам (ПУЭ) можно?

    Например, сверху идет одножильный основной силовой провод. Можно не резать его, очистить изоляцию и НЕ СКРУЧИВАЯ припаять тоже одножильный провод, идущий вниз, на розетку?

    • Дмитрий говорит:

      Нет. Этого недостаточно и к тому же опасно, потому что спаивание – это по сути “удержание” скрутки, чтобы она не ослаблялась со временем, и соответственно был постоянный плотный контакт.  А у вас его просто напросто не будет.

      • Булат говорит:

        Понятно, спасибо.

  16. Евгений говорит:

    Не понятно. А контакт через припой не считается? Пусть удельное сопротивление припоя в 10 раз больше чем у меди, но с учетом площади пайки и незначительной Ее толщины, сопротивление контакта вроде не должно быть существенным по сравнению с сопротивлением единицы длины провода.

  17. Сергей говорит:

    Получается пружинные клеммы WAGO выигрывают?
    Есть подозрение, что они тоже не годятся для универсального метода.
    Во-первых, их часто подделывают. Недостаточно купить их за дорого, еще надо быть уверенных в поставщике. Во-вторых, они стоят достаточно дорого, ну а в-третьих, опять таки они большие токи не любят, а в квартирах всегда есть и такие потребители. По совокупности факторов, как основное решение их рекомендовать нельзя.
    На сегодня, как мне кажется, соединения проводов опрессовкой в медную гильзу самый универсальный метод.

  18. Ирина говорит:

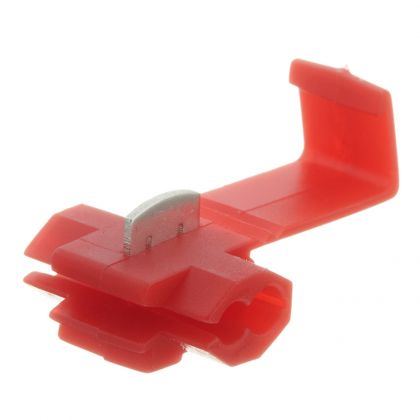

    По садовому домику проложен провод сечением 2,5 кв.мм. для розеток. Допустимо ли ответвителем присоединить отрезок провода 1,5 кв.мм на лампочку? Ради одной лампочки смысла нет тянуть по всему домику отдельный провод 1,5 кв. и ставить отдельный автомат. Или нельзя так?

    • Дмитрий говорит:

      Таким “ответвителем” точно нет.
      И автомат на кабеле не должен быть более 16А, а лучше 10А.
