В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит – это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.
Инстаграм https://instagram.com/elektroschyt
Вконтакте https://vk.com/elektrika46
При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования системы электроснабжения, установкой в электрическом щите автоматов, узо, дифавтоматов и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.
Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников. В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током. Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку “влезет” кабель сечением 4 кв.мм.
Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.
Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.
Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.
Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.), наооборот — греется сильнее.Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.
Приведу пример, например у нас сечение кабеля 6 кв.мм.:
- при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
- при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.
Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.
!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.
Сечение кабеля для скрытой электропроводки
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание.
452 Comments
Добрый день! Отличный сайт, очень много полезной информации узнал для себя. Хотел бы обратиться к Вам за помощью. К дому подходит СИП 2×16 к ниму через прокалывающие зажимы попдключен аллюминевый провод 2.5 кв.мм длиной 40м, который идет по чердаку к счетчику. Планируется его замена, будет собран новый шкаф учета и сделано заземление. Посоветуйте какой кабель и какого сечения лучше использовать для замены старого. Спасибо!
Здравствуйте, Александр. Если трасса (путь) кабеля останется прежним (через чердак), то однозначно только медный кабель ВВГнг. Переход с алюминия СИП на медь ВВГ сделаете, где и было ранее соединение через прокалывающие зажимы. Сечение обычно берут 10 кв.мм.
Доброго времени суток. А какие прокалывающие зажимы Вы посоветуете для подключения в этажном щите к AL СИПу на 25 квадратов, ответвлением ВВГ 3х10? Вот такие подойдут ЗПО 16-95|4-35(50) (КВТ) или зубья в них могут повредить моножилу ВВГ?
Андрей, приветствую.
Не совсем понятно, что делает СИП в этажном щитке, СИП предназначен для прокладки на улице. Вы не перепутали?
И зажимы, какие вы предлагаете, слишком большие будут. Лучше возьмите обычные “орехи”.
Вы конечно же оказались правы, ввод оказался выполнен АПВ35. Теперь вот глядя на хегелевский 733 орех начинаю сомневаться, что он нормально зажмёт такое ответвление. Подскажите, а если не брать в расчёт размер ЗПО то есть ли какие-то ещё противопоказания для них при этом подключении?
Все-таки ЗПО предназначены только для СИП, лучше опыты не проводить, а использовать электрооборудование по назначению. HEGEL 733 до 35 кв.мм., поэтому все должно зажать нормально.
Здравствуйте, скажите пожалуйста, ситуация такая: кинул провод 3х6 гост, чисто для кухни на все розетки. То есть на кухне от этого кабеля к розеткам идут 3х2,5 гост. Будет ли допустимо поставить диф на 25а или даже 32а, чтобы вхолостую не выбивало? Я правильно понимаю, что в моём случае розетки не получат всю силу тока от 3х6,а только от 3х2,5 и соответственно не перегреются?
Правильно ставить автомат на 16А.
Меняю проводку в квартире . Многоквартирный дом 1983 года постройки . Электрик протянул от щитка СИП 4 2 на 16 12 метров . Счетчик остался в общем щитке , а над дверью квартиры он повесил распределительный щит . У меня квартира теперь без заземления ? Или это как -то решается особым способом ? И еще вопрос : посудомойка + чайник + духовка + вытяжка = 1,2+2,0+2,3+0,3=5,8 кВт .Все в одном месте . Две линии кабель 3 на 2,5 до самого распределительного щитка и автомат на 20А или 16 лучше для безопасности ? Или до распределительной коробки в кухне , а дальше на 6 кв. мм ? Очень благодарна буду за разъяснения .
Здравствуйте, Ольга.
Первый раз слышу о том, что СИП прокладывают в многоквартирынх домах)) В домах 1983 заземления скорее всего и не было (если не было недавно кап. ремонта дома).
Правильно на розеточные группы ставить автомат не более 16А.
Здравствуйте. Какое счение проводов нужно выбрать для перемычек между автоматами, счетчиком и УЗО? Входной провод из подьезда будет 3*6кв, на розетки 3*2,5, свет 3*1,5, плита варочная 3*6 кв.
Анатолий, добрый день.
В вашем случае нужно выбрать перемычки не менее 6 кв.мм., но как-то плохо совмещается кабель 6кв.мм. на Варочную и такой же на Ввод.
Вводной кабель в домах с электроплитами должен быть 10 кв.мм.
Добрый день, прочитал вашу статью и задумался. Помогите разгадать загадку.) Из вашего примера при проводе 6 кв, можно ставить 50А – автомат, для надежности на порядок ниже – это я понял. Вот теперь делема из вашей таблице видно что при 6 кв (в скрытой проводки) 6.7 кВт в 220 сети, а в 3-х фазно 20 кВт. Вопрос как может 3-х фазная сеть выдать 20 кВт, если на дом выдают максималь 10 – 15кВт? Я могу понять когда прибор запитан на 3 фазы и там как я понимаю мощьность делится на каждую фазу, т.е если насос работает на 9 кВт то покаждой фазе идет 3кВт. Я не могу понять, почему 3 фазы заводят 6 мм2 в дом, если по мощность выделяют 10кВт, а в таблице написано что при 10 кВт для 380 можно использовать жилу 2 мм2?
Не нахожу пример, где я указал ставить автомат 50А на кабель сечением 6 кв.мм.
На дом бывает и 30 кВт при трех фазах выделяют, ставил не раз вводной автомат 50А. Мощность 10 кВт при трех фазах – это 3,3 кВт в одной фазе, а для 3.3 кВт можно прокладывать кабель 2,5 кв.мм.
Александр,очень понравился ваш сайт,подскажите пожалуйсто,я в частном доме собираюсь менять вводной кабель от соеденения с сип(2×16 ) до счетчика по чердаку в гофре,собираюсь прокладывать медью,какое сечение мне выбрать?
По хорошему – 2х10 мм2.
Добрый день. Однокомнатная квартира. Щиток застройщика. Вход УЗО 63А 100mА, Освещение – С16 1шт., Розетки комнаты – С16 2шт., Розетки кухни – С16, Розетка в ваной – УЗО С16 30mА (IEK АД12 2Р 16 А 3), Эл.плита – С40. Надо ли что то переделывать?
Павел, добрый вечер.
Надо на свет поставить АВ 10А, т.к. сечение кабеля 1,5 кв.мм., и на электроплиту 32А, т.к. сечение наверняка не более 6 кв.мм.
На ванную у вас стоит диф. автомат, а не УЗО, по хорошему его выбросить, и купить ИЕК УЗО 25/10 мА + АВ 16А. Даже фанаты ИЕКа признают, что электронные диф. автоматы ИЕК отвратительного качества.
Также надо поставить одно УЗО 63/30 на свет квартиры, розетки комнат и кухни. Можно вместо УЗО 63/100, можно дополнительно, места хватит (если уберете 4 модульный диф. автомат и поставите УЗО 25/10+АВ16 – это 3 модуля) и 1 модуль у вас справа еще есть.
Возмутил ответ что нужно заменить ДИФ на УЗО. Запомните УЗО при коротком замыкании не сработает. Он не для этого сделан. Это опасный совет. УЗО всегда ставятся совместно с автоматами или ставятся ДИФ.
Григорий, везде в ответе УЗО указано в связке с АВ, не понимаю, где Вы увидели, что я написал “поставьте одно УЗО без АВ”:
Здраствуйте. Ситуация такая – застройщик поставил в кваритре в комнатах и на кухне – провод сечением 1,5 на розетки, хотим менять, електрик соглашется поменять на кухне, в команте говорит нельзя, но почему??? говорит на розетки 16А, поплавятся, я не очень понимаю о чем речь, но если я готова купить кабель, почему нельзя менять???могут ли быть причины??
День добрый. Был в отпуске, поэтому не отвечал ранее на коментарии.
Анна, застройщик должен за свой счет все вам поменять. Чтобы розетки не плавились, для этого ставят автомат на 16А, а вот как раз, если будет кабель 1,5 кв.мм. и автомат 16А, то кабель может поплавится.
По уму-автомат 10 ампер,сечение провода 1.5 миллиметра квадратного по меди,максимальный ток 17 ампер,розетка на 16ампер.При перегрузке в 1.45-1.5 раза ,то есть при токе в 15-16 ампер автомат отключится за 30-60 минут(если исправен).То есть автомат не перегружен,провод не перегружен,розетка не перегружена.Что будет с самой нагрузкой,подключенной к розетке -это проблемы самой нагрузки,но сеть перегружать нельзя.Если же провод сечением 2.5 миллиметра квадратных по меди,максимальный ток 25 ампер,розетка на 16 ампер,автомат на 16 ампер,отключиться при токе 24-25 ампер за время 30-60 минут.Автомат не перегружен,провод не перегружен,розетка перегружена на 50 % и может даже загорется,если в ней плохой контакт в разъемах или плохо затянуты провода.Как быть?Первый вариант-поставить розетку на 25 ампер.Но эти розетки имеют совсем другую вилку и расположение контактов в розетке,они как правило накладные,электроприбор с обычной вилкой в него не включишь.Не плохой вариант для отдельных мощных эдектроприемников в квартире -электрическая печь,стиральная машина,мощный электрообогреватель.Только в этом случае придется ставить отдельные автоматы в квартирном щитке на каждый такой потребитель и прокладывать отдельную линию.А остальные розетки запитывать проводом 1.5 миллиметра квадратного по меди от автомата 10 ампер и ставить розетки на 16 ампер.Хотя более разумно проложить линии таки проводом в 2.5 миллиметра квадратного по меди и поставить автомат на 10 ампер ,а розетки на 16 ампер.При включении мощной нагрузки в линию сечением 1.5 миллиметра квадратного по меди таки заметно снижение напряжения на такой линии,ну а автомат 14-15 ампер в течение 20 минут точно выдержит. Я же у себя дома пошел немного другим путем.Большинство розеток на 16 ампер таки запитал проводом 1.5 миллиметра квадратного по меди от автоматов на 10 ампер.А вот розетки для стиральной машины ,кондиционера,одну розетку кухни запитал проводом 2.5 миллиметра квадратного и поставилна розетки в 16 ампер автоматы в 16 ампер.При этом исходил из привычек семьи.В розетку для стиральной машины в ваной никто какой то мощной нагрузки включать не будет,кроме стиральной машины,а у нее мощность такая ,что розетки на 16 ампер хватит и при 50 % перегрузке,но частые пуски при стирке могут перегреть провод.Розетка для кондиционера зимой может послужить для включения обогревателя.Но все таки правильней будет для мощных потребителей с автоматами на 16 ампер ставить розетки на 25 ампер.
Здравствуйте, у меня вот какой вопрос к вам: если главный провод который питает улицу сип 4 на 50 А (четырехжильный), то какого сечения купить провод для отключения улицы через автомат,(и какой нужно брать автомат на сколько ампер, и какой марки брать трехфазный счетчик для показания учета?
Василий, добрый день.
Видимо у вас СИП 4х16 кв.мм.? Алюминий сечением 16 кв.мм. = 10 кв.мм. медного кабеля, который вы и должны заводить внутрь дома.
Что касается номинала автомата, то это зависит от того, сколько вам мощности выделила сетевая компания или СНТ, ДНТ и т.д., где у вас жилье. Что касается марки счетчика, то берите наиболее распространенные Меркурий, Энергомера, НЕВА.
Какой необходим автомат в гараже, если планируется установить сварку и моечную машину общей мощностью примерно 5 кВт?
Можно 25А и кабель 4 кв.мм. Этого с учетом, что мыть машину и варить, вы одновременно не сможете, более чем достаточно.
Если нужен запас по мощности, то можно 32А и кабель 6 кв.мм.
Добрый день. Подскажите, пожалуйста, однокомнатная квартира в новостройке. Входной провод 3*6. Электрик предлагает поставить входное УЗО на 63 А и от него автоматы,
провод сечение 1,5 – АВ 16А (4шт) (освящение ванной, освящение кухни, освящение комнаты, теплые полы),
провод сечением 2,5 – АВ 25А (3ш) (розетки ванной, розетки комнаты, розетки кухни, стиральная машинка).
провод сечение 4 – АВ 32А (2шт) (розетка варочной панели(1авт), розетки духовки+микроволновки+холодильника (1авт)
Как считаете так возможно сделать или лучше поставить УЗО на каждую зону?
Спасибо.
Здравствуйте,Ксения. Правильно будет:
Здравтвуйте! Посоветуйте пожалуйста, каким проводом (сечение и марка), сделать ввод в дом при следующих условиях:
1. От столба до дома, через изоляторы фарфоровые на счетчик (со встроенным автоматом С16), и еще 1-2м после счетчика заведен СИП 2*16.;
2. Нужно еще протянуть 15-18м, что бы завести провод в дом. Так вот какой выбрать этот провод, посоветуйте? СИП, АВВГ или же после СИП перейти на ВВГнг?
Благодарю за ответ.
Здравствуйте, Андрей.
Если по воздуху, то лучше СИП, если под землей, то алюминиевым кабелем, он в несколько раз дешевле медного.
Добрый день! Интересует такой вопрос, если до коробки приходит провод сечением 2.5кв.мм. А от ктробки идет на печку сечение 6 кв. Мм. Это допустимо? Или нужно кидать отдельно кабель на плиту? Заранее спасибо.
Здравствуйте, Игорь! Конечно, так делать нельзя! Потому что в вашем случае необходимо поставить АВ на 16А на эту линию, чего видимо для печки будет очень мало.
Добрый день, подскажите пожалуйста электрокотел 24 кВт,советуют кинуть кабель 10мм квадратных и узо 63 ампера, подскажите пожалуйста как правильно поступить
Валентин, 24 кВт – это максимальный ток в 37А, поэтому вам верно посоветовали кабель 10 кв.мм. (медь), автомат должен быть 40А и УЗО на ступень выше на 63А.
Какой поставить автомат и сечение проводов если сварочный аппарат 5,5 кВт.
Андрей, для 5,5 кВт требуется автомат 25А , а значит сечение кабеля надо брать не менее 4 кв.мм.
Нужна помощь. От ТП до точки потребления 1700метров, какое должно быть сечения кабеля для передачи 25кВт (380вольт)на это расстояние??? Спасибо большое
Очень большое сечение, у меня получается, что надо брать медь 95 кв.мм.
Здравствуйте.
Подскажите, пожалуйста. К загородному дому подключили 3х фазное электричество подвод до счетика 16мм2 (алюминий), стоят входные автоматы, потом счетчик, далее 3 автомата и розетка. Интересует следующее; какого сечения брать провод для ввода в дом к внутреннему щитку?
Какое сечение для отвода на кухню и стоит ли делать разные линии на мощные потребители (духовка, СВЧ, холодильник, кондер)? На весь свет по дому пущу 3×1.5 На розетки в спальню и санузел (2м линиями) 3×2.5 (хватит ли на стиралку в санузле и кондер в спальне?) И еще в цоколь там гараж-мастерская, кладовая с морозилкой и тепло узел (газ), хочу сделать отвод 3х фазный какого сечения взять провод?
Добрый день, Александр.
Я так и написал до дома протянули 16мм2 алюминий. Меня интересует какого сечения взять провод от счетчика до щитка в доме.
А в гараже ка обычно будет много приборов но в лучшем случае там будет работать 3 шт. разом.
Ну и в котельной газовый котел и в кладовке морозилку на них я думаю хватит и по 3×2,5.
Простите, забыл сказать. Счетчик прям на доме в своем щитке. В доме щиток на той-же стене внутрии метрах в двух.
А в гараже дрели, УШМки, точило в общем такого рода простые инструменты. Но на всяки случай хочу туда 3х фазнаю линию кинуть (на будущее) и уже там от нее еще щиток. Вот отсюда и вопрос какого сечения вести провод в гараж. Одно ясно – 5ти жильный .
Из провода имеется 2×8мм2 алюминиевый СИП
Подскажите, какого сечения должен быть СИП -ий кабель для 100 кВт если длина кабеля составляет 500 м.
Получается, что СИП должен быть не менее 90 кв.мм., и то падение напряжения в этом случае 12%, то есть на конце линии получим 202 В. Если конечно, верить онлайн-калькуляторам.
Добрый день! Такая ситуация: в новострое объеденили две однокомнатные квартиры в одну, получилась 3-х комнатная. Но остались два счётчика и соответственно два вводных автомата (по 25А) и два вводных кабеля 1ф ( по 3х4мм2). Так как одна квартира (один адрес) должна иметь только один счётчик то возможно использовать только один вводной кабель, но для 3-х комнатной квартиры он маловат по сечению. Подскажите пожалуйста, из практики какие решения могу быть в данном случае? Можно ли например объеденить два кабеля на один автомат большего типоразмера, чтобы не перекладывать сам вводный кабель уже большего сечения. Понятное дело, что этим всем должны заниматься ссответствующие органы.
Александр, здравствуйте.
Это вопрос Вам прежде всего надо решить со своей управляющей компанией. Я недавно собирал щитки для точно такой же планировки. Там закзачик оставил два ввода и будет платить по 2-м счетчикам.
Добрый день, посоветуйте, покупаю все необходимое, что бы мне собрали "трехфазный щит учета" уличное исполнение, 3 фазы, 380В, 15КВт, какое сечение кабеля купить для внутренний разводки (автомат 25А (2шт), счетчик, может что то добавить?)? Спасибо
Здравствуйте, Иван.
Я обычно такие щиты делаю 10 кв.мм. гибким проводов, чтобы если увеличитье мощность, не пришлось переделывать весь щиток заново.
Обычно ставлю Вводной АВ-Счетчик – АВ (УЗО селективное) для присоединения кабеля.
Здравствуйте! Колодка зажимная винтовая -номинальнй ток 15А. Есть для 6 Ампер и влазит кабель сечением 2.5 . Не надо смотреть на амперы, а ставить можно любую колодку в которую влазит провод ? Они же размерами только различаются а оплавление наверно у них одинаковое при перегреве? Простите, я раньше просто скрутку делал, а счас для дома понаделали всего))
Добрый день, Евгений.
Вы хотите использовать винтовые клеммники для соединения в коробках?
Подскажите пжл. можно ли провести 4метра кабеля СИП4 2Х16 по внутренней части гаража? Обязательно или нет его укладывать в гофру, кабель канал или же вообще каждую жилу в отдельную гофру? Где то слышал что сип в помещениях нельзя прокладывать, он горящий.Со столба будет тянуться сип в гараж через гусак, а щиток будет находиться на противоположной стенке от гусака, не хочется делать лишние разрывы кабеля что бы вставлять ВВГ например, да и нельзя наверное.
Денис, добрый день.
СИП не предназначен для прокладки внутри помещений, но если Вы проложите 4 метра, то думаю, ничего страшного не случится, только надо защитить от механических повреждений (гофра, металлорукав, труба и т.д.)
Или выполнить переход до гаража на ВВГнг, если все сделать правильно, то ничего не случится из-за лишнего соединения.
Здравствуйте Дмитрий.у меня щиток со счетчиком и вводным автоматом висит на стене дома.до вводного автомата идет сип 2на16.вводной автомат с50.потом к счетчику кабель 10кв.мм.после счетчика тоже кабель 10кв.мм.дома щиток уже с групповыми автоматами.вопрос такой:правильно ли сечение кабеля,который заходит в дом.в домашнем щитке 5 групп:2-с16.3-с10.и как сделать перемычки?если из 2.5 кв.мм то с 10 кой она не зажмется.вот фотки.здесь автоматы еще не правильные.
Добрый день.Сечение 10 кв.мм. правильное, а автоматы подключите гребенкой (шинкой). У каждого производителя автоматов есть свои гребенки. Вообще две 10-тки обычно влезает в одну клемму автомата.
Здравствуйте! Подскажите, между вводным автоматом на 32А и счетчиком (меркурий 201) какого сечения кабель необходимо прокладывать? Я так понимаю, чтобы провод не оплавился, то тот что способен выдержать эти 32А пока не сработает АВ. На 4 кв.м2 должно, думаю, хватить? Если я конечно правильно все понимаю)
Здравствуйте, Руслан.
Сечение кабеля необходимо 6 кв.мм. (по меди).
Извините, пожалуйста, но я забыл уточнить, что вводной автомат буду использовать после счетчика а не до него, для того чтобы обесточить всю квартиру. Щит будет стоять в квартире, а счетчик находится на лестничной площадке. И чтобы мне не выходить, не вырубать автоматы в подъездном щите, я хочу сделать вводной АВ в квартире. И уже от счетчика проведу кабель в квартиру к вводному АВ. Или это не имеет значения до или после? Заранее спасибо!
Ничего страшного. Это не влияет.
В любом случае, 25А – кабель 4 кв.мм., 32А – 6 кв.мм. (по меди).
Добрый день. Подскажите… в частном доме вводная линия по проекту 15квт вводной автомат 25а 380в. Можно поставить обогреватель 14квт. По тех хар. Номинальный ток 25а макс ток 23а подключение провод 2.5мм. Вопрос: автомат получается трёхфазный на 25а? Если так то что нужно поставить перед автоматом чтобы при КЗ не выбило вводной автомат ?
Здравствуйте, Евгений. Мощность 14 кВт – это 22А, поэтому:
1. Автомат на котел нужен 20-25А
2. Сечение кабеля в таком случае надо не менее 4 кв.мм.
3. При КЗ на 99% будет выбивать и вводной 25А, и на котел 20-25А, и ничего здесь не сделать.
Спасибо за ответ. По поводу кабеля я тоже хочу протянуть 4 квадрата но вот в инструкции водогрея написано 2.5 квадрата))) думаю они написали исходя из коф потребления. Но это не важно что там написано сделаю с запасом!! И у меня следующий вопрос: на варочную диф автомат обязательно, там вроде и обычный хорошо выбивает с такими токами? В ванной комнате допустимо сделать 1 диф автомат на свет и розетку?
Нет смысла тянуть кабель 4 кв.мм., т.к. все равно обычные розетки рассчитаны на ток 16А, и автомат для водонагревателя будет максимум на 16А.
На Варочную обязательно УЗО. Автомат на однофазную варочную ставят номиналом В32 А, это значит, что он отключится при КЗ от 96А, а смертельно-опасный ток считается от 0,03 мА!
Свет и Розетку в ванной можно, при этом правильно кабель 1,5 кв.мм. и автомат 10А.
Добрый день у меня вводной кабель в квартиру ВВГ 3х4 кв.мм Вопрос какими сечениеми можно подключать модульку после узм в щитке 4 кв.мм подойдет? Или 6 мм кв тянуть? Спасибо за ответ!!!
Юрий, добрый день.
Если уверены, что не будете повышать мощность, то делайте 4 кв.мм., а лучше все-таки 6 кв.мм. Тем более, что в магазинах очень много ТУ-шного кабеля с заниженным сечением.
Спасибо огромное. Повышать не получится новостройка, чтобы новый протянуть со щитка надо пол подъезда отделку попортить , а это точно соседи не одобрят.Кстати есть подозрения что ввод в квартиру 4 мм как раз у меня ТУ. А проверить сечение можно посчитать померив штангенциркулем диаметр. Мне надо 6 кв.мм два под один НШВИ2 обжать а у стрипера потолок 6 кв.м из-за 2 концов покупать клещи жалко, а на прокат в моем городе только для обжима гильз.
Здравствуйте,подскажите,если от счетчика идет провод АВВГ 3х4, провод какого сечения (медь) подсоединить к нему из квартиры?Или,если распломбировать счетчик и провести медный провод,какое сечение должно быть?Автомат стоит на 25 А (в подъезде возле счетчика).Спасибо!
Изольда, добрый день.
По хорошему алюминиевый провод 3х4 надо менять на медный, и тоже сечением 3х4 кв.мм.
Здравствуйте. Подскажите, дом конца 80-х, проводка еще алюминий, собираюсь ее менять. На квартиру стоит АВ 40А, этого номинала и собираюсь оставить. От этого автомата на лестнице до щитка квартиры (сейчас его нет, буду делать) кабель сечением 6 мм можно использовать (кабель пойдет по стене, в кабель канале или открыто)? Разводку внутри щитка квартиры между УЗО и автоматами можно делать проводом 6мм?Спасибо.
Добрый день. Алексей.
Если кабель 6 кв.мм., то автомат не более 32А. Если вводной 6 кв.мм., то внутри щита тоже 6 кв.мм.
Здравствуйте. Подскажите, дом конца 80-х, проводка еще алюминий,
собираюсь ее менять. На квартиру стоит АВ 40А, этого номинала и
собираюсь оставить. От этого автомата на лестнице до щитка квартиры
(сейчас его нет, буду делать) кабель сечением 6 мм можно использовать
(кабель пойдет по стене, в кабель канале или открыто)? Разводку внутри
щитка квартиры между УЗО и автоматами можно делать проводом 6мм?Спасибо за ответ, только в дано автомат на 40 и все… требуется выбор кабеля до распред щитка и каким проводом вести в щитке.
Здравствуйте, Алексей.
Если квартира с электроплитой, то номинал автомата должен быть 40-50А и при этом сечение кабеля (медного) 10 кв.мм.
Если квартира с газовой плитой, то номинал автомата лучше 25-32А и кабель сечением 6 кв.мм. (медь).
В щите подключать приборы кабелем, такого же сечения, как и вводной.
Как прокладывать кабель по этажу лучше уточнить и согласовать с УК/ТСЖ.
Здравствуйте.Скажите, пожалуйста, такой вот вопрос. Дом старый, без заземления, меняю проводку, ставлю с заземлением, т.к. в рамках капительного ремонта домов его сделают же наверно. Вопрос такой. Из щитка на лестнице в квартиру провод сечением 6 или 10 мм идет, надо использовать трехжильный? Или можно двух жильный, у землю отдельно пустить меньшим сечением? Т.е. сечение провода земли должно быть таким же или можно меньше?
Марк, добрый день.
Если дом с электроплитами, то 10 кв.мм. (медь), если с газом, то 4-6 кв.мм.
Если меняете вводной кабель от “лестницы” до квартиры, то прокладывайте сразу 3-х жильный.
Здравствуйте. В распределительном щитке стоит вводной автомат на 32А, после него идет распределительный АВ 20А на летний домик. В летнем домике стоит вводной АВ 16А. Включаю в домике два электрических обогревателя (2квт и 1кВт) и электрочайник 2,2кВт. ни один автомат не сработывает. почему?
Добрый день, Алексей.
А почему они должны срабатывать?
АВ 16А = 3,5 кВт, как известно по перегрузу АВ должен отключится до 1,45 от номинального тока или при 5,1 кВт.
У Вас получается 2+1+2,2=5,2 кВт, то есть на уровне. При этом чайник закипает быстро и видимо не дает успеть отключится АВ. Возможно и обогреватели не на полную мощность включены, например, 1,5+0,5.
Обогреватели включал на полную мощность, да и чайник несколько минут закипает. А 5,2кВт не много для закрытой медной проводки сечением 2,5? для неё по таблице максимум 4,2кВт 21А.
Добавьте, еще какую-нибудь нагрузку, например, утюг.Только не через “тройник”, а то розетка сгорит. Или поставьте АВ на 10А.
Кабель 2,5 кв.мм. рассчитан на ток до 25А (зависит от многих факторов).
получаеться АВ16А закрытую медную проводку 2,5 кв.мм. не защитит? т.к. АВ16А отключиться только при 16×1.45=23А, проводка расчитана на 21А
Защитит, вы не те таблицы смотрите.
Смотрю таблицы из вашей статьи, а какие нужно смотреть?
Надо будет её обновить, старая таблица.Ориентируйтесь на 25А (таблица 1.3.4 ПУЭ).
Здравствуйте! У меня задача запитать цех: 3,5 кВт ТЭН; 3,5 кВт отопление, 0,5 кВт освещение, 0,5 кВт вентиляция, 2 кВт на бытовые нужды. Причем Отопление, ТЭН, вентиляция, свет будут работать круглосуточно. ИТОГ: 10 кВт. При этом от столба метров 100. Какое сечение выбрать чтоб все было безопасно? И еще. Цех расположен в жилом районе, разрешат ли мне 10 кВт мощности потреблять, и когда я включу 10 кВт не просядет ли напряжение во всем районе? Спасибо!
Здравствуйте, Евгений Юрьевич.
10 кВт немалая нагрузка, и если сети в плохом состоянии, то напряжение может просесть, но по сути это будут не ваши проблемы, а сетевой компании, которая вас подключит.
Вы же будете по воздуху прокладывать? Наверное СИП? При выборе сечения учитывайте, что на таком большом расстоянии, что напряжение “просядет”. Придется брать СИП 2х25 кв.мм.
Здравствуйте хотел спросить в распред коробку приходит медь 3х2,5 с неё уходит на несколько групп розеток если поставить автомат на 16а и включить одновременно в одной группе к примеру чайник в другой микровалновку или ещё что-то не будет ли автомат срабатывать?
Добрый день, Александр.
Если мощность суммарная превысит 3,5 кВт, то автомат, конечно, должен отключиться.
Тогда можно поставить автомат на 25
Нельзя, кабель и розетки не выдержат, такого тока.
А если стоит на вводе УЗО 4 полюсное на 32 . Оно отработает в случае нагрева провода
УЗО на это не сработает.
А как тогда быть на каждую линию розеточную нагрузка 2кв для розеток нормально,провода тоже а автомат отключается, постоянно ходить
Смотря для чего, если как вы пишите чайник и СВЧ, то не нужно отдельно, хватит и одной линии. Обычно на розетки Кухни закладывают отдельный один кабель (чайник, СВЧ, мультиварка, холодильник и т.д.), на Духовку отдельный кабель, на ПММ отдельный.
А какого сечения провод закладывать на кухоную зону чтобы выдержала кухня всю нагрузку кухни особенно если много всего
Сечение кабеля для любых розеточных групп не более 2,5 кв.мм.
Добрый день.Из прочитанного не увидел ответов на мою ситуацию.В квартире смонтированы распредкоробки на каждую из трех комнат, кухню, ванную комнату и прихожую. В распредкоробках от питащего кабела 3х2,5 запитаны и розетки (3х2,5) и светильники (3х1,5), то есть от каждой распредкоробки до щитка в квартире идет вводной кабель 3х2,5. Стиралка (3х2,5) и посудомойка (3х2,5) выведены на прямую в щиток, миную распред коробку. Из подъезда к щитку в квартире предполагается вести кабель сечением 3 жилы на 4 кв.Способ укладки – скрытый, под штукатуркой. Кабель ГОСТ ВВГ НГ ЛС.Вопрос: какие автоматы, на сколько ампер нужно ставить на ввод и на распред коробки с посудомойкой и стиралкой?Обратился к электрику, он сказал что на ввод надо автомат на 40 А а на распредкоробки со стиралкой и посудомойкой по 20А. Я почитав форум что-то стал сомневаться в таком номинале.Прошу Вас дать свой совет.
Здравствуйте, Алексей.
Если кабель 4 кв.мм., то АВ не более 25А. Ни в коем случае 40А не ставить. И лучше, если уж меняете вводной кабель, то прокладывайте 3х6 кв.мм. и АВ не более 32А.
На Свет/Розетки правильно 10А.
НА СМ и ПММ 16А.
Добрый день, спасибо за разъяснения.Но АВ нормальных производителей не бывает на 32 А. Если я поставлю вводной на 3х6 кв.мм., то могу ли я в этом случае поставить диф автомат на 40А или АВ НА 40а+УЗО на 40А?И вообще имеет ли смысл ставить на ввод УЗО или ДИФавтомат, может достсточно просто АВ?Так же по “На Свет/Розетки правильно 10А” – а не мало? не будет у меня автомат на 10А вырубаться если включить, утюг, пылесос, кондей? Может хотябы 16А поставить? Ведь на розетках номинальный ток 16А…Очень жду ответа.
УЗО на 32А не бывает у европейских производителей, а автоматов предостаточно.
На кабель 3х6 – 32А.
На кабель 2,5 кв.мм. – 16А
На кабель 1,5 кв.мм. – 10А.
Т.к. у вас в одной линии 2,5 кв.мм. и 1,5 кв.мм., то АВ ставится по наименьшему сечению.
Спасибо, так все же, не будет у меня выбивать автомат на 10А, если нагрузка на розетках будет приличной (фен+пылесос+кондиционер+утюг , например)?Я уже купил на воод 4 кв., почему Вы рекомендуете на ввод 6 кв.?Если я все же вводной сделаю 6 кв. и поставлю автомат на 32 А, то УЗО я могу ставить на 40 А ?Заранее спасибо.
1. АВ 10А вероятно выбивать будет, но я вам писал ранее почему 10А.
2. Кабель 4 кв.мм. = АВ 25А или 5,5 кВт, если включить фен+пылесос+кондиционер+утюг , то и 25А тоже выбьет.
3. При АВ 32А УЗО можно 40А.
Спасибо, все понятно.Еще вопрос, если на стиральную машину поставил 1,5 кв, то АВ тоже 10А ставить или сообразно на стиралку 16А поставить? При этом имеет ли смысл ставить УЗО отдельное на стиральную машину и на мойку?Заранее спасибо.
На СМ в Вашем случае 10А.
Я в свои щиты ставлю отдельное УЗО 10мА на каждую “мокрую” линию. Этого требуют норма проектирования.
спасибо, т.е. АВ на 10А и УЗО на 10а, а если на посудомоечную стоит сечение 2,5 кв, то АВ на 16 ампер ставить а УЗО на 25А можно? Потому что на 16-20 ампер нет УЗО.
УЗО бывают и 16/10 и 25/10.
Здравствуйте! Хотел поитересоваться по поводу такой ситуации! В водной щит входит кабель сечением 25 квадратов как его развести пощиту если он не входит в дифы?
Добрый вечер, Дмитрий.
Я так понимаю это вводной кабель? Тогда он должен зайти на вводной автомат (рубильник)?
Я бы поставил клеммы, к ним подключил кабель 25 кв.мм., а на выходе уже провод нужного сечения, который подходит.
Здравствуйте, Дмитрий!Не смотрите на исполнение щитка, а то вас инфаркт хватит. Делал неизвестно кто, буду все переделывать на новый щиток. Подскажите, можно ли использовать на розетки эти диффы (ABB DS941-AC c16) на новом щитке?
Здравствуйте,Андрей.
Красота – не главное, главное – надежность соединений.
Если дифы рабочие, отключаются после нажатия на кнопку “Тест”, то оставляйте.
Спасибо, Дмитрий!
А ничего, что дифавтоматы категории С, а не В?
Можно “С”.
Здравствуйте,Дмитрий. Подскажите,на вводе в щитке стоит 2полюсный 50А,какого сечения кабель проложить на ввод в квартиру(сейчас в квартиру заходит 3×6,нужно ли его менять вообще),и каким автоматом защитить? Варочная электро. Спасибо
Дмитрий, добрый день.
Если Электроплита, то ввод в квартиру должен быть 10 кв.мм. (медь) и автомат 50А. Т.к. только на современную электроплиту мощностью 6-8 кВт нужен кабель 3х6 кв.мм.
Если мы оставим кабель тот что есть на ввод 3×6 мм2 ВВГ НГд на ввод. Это будет сильно критично(посмотрели что не просто будет его заменить)?? Он может выгореть(будет еще бойлер,посудомойка,духовка,кондиционеры2)?
Если поставите на него автомат 32А, то кабелю ничего не будет.
Возможно этого будет и достаточно, у меня такая же квартира с электроплитой, в щитке стоит амперметр, более 30-35А я на нем не видел никогда.
Здравствуйте,
Дмитрий.
Имею
присоединение к электрическим сетям хозяйственной постройки от сети
максимальной мощностью присоединяемых эл. устройств 14,5 кВт, 0,4 кВ, ввод
3-фазный, напряжение 380 В. Подключение от опоры к щитку (ВПУ с электронным
э/счетчиком прямого включения) и до хоз.постройки выполнено проводом СИП-4,
сечением 4х16мм2 + кабель заземления.
Хочу провести
электричество от хоз.постройки к строящемуся дому под землей в трубе ПНД. В
доме планирую установку э/плиты, кондиционера, бойлера, водяной насос /откачка
воды из купели/, духовка, микроволновка, телевизор, утюг и т.п. Возможно э/отопление
или теплый пол. подскажите, пожалуйста, какой провод использовать /марку,
сечение, материал/ желательно с небольшим запасом, но в разумных пределах и с
заземлением (5х16?). 380 В будет в гараже, в доме раздельные линии на розетки, э/печь и
освещение.
Все буду
подключать через специалиста и по проекту. Необходимо сейчас срочно проложить
коммуникации /кабель/, чтобы потом не пришлось переделывать. Нужно ли прокладывать
отдельный кабель заземления или можно в одном кабеле иметь одну жилу?
Спасибо.
Добрый день,Вячеслав.
Вам надо или медный кабель ВВГнг 4х10 кв.мм. или алюминиевый АВВГнг 4х16 кв.мм., причем алюминиевый будет раза в 2-3 дешевле. Кабель прокладывать в ПНД трубе, как Вы и написали.
Что касается 5-ой жилы, то здесь зависит от того, где у вас контур заземления смонтирован.То есть можно проложить, как одтеьной жилой от контура заземления, так и в составе общего кабеля, то есть взять 5х10 (5х16) кв.мм.
Добрый вечер.В квартиру в данный момент вводной кабель ВВГ 10 кв мм, квартира с электроплитой.В щитке у соседей у всех стоит вводной 40А автомат, возможно ли поставить 50А для моей квартиры? Защитит ли он вводной кабель?Спасибо заранее за ответ.
Здравствуйте, Борис.
На квартиру с электроплитой по нормам проектирования и должен стоять АВ на 50А.
Кабель медный 10 кв.мм. можно подключать к АВ на 50А.
Благодарю Вас за быстрый ответ, очень мне помогли. У Вас отличный сайт!
Всем добрый день,у меня проблема такого характера,наш многоквартирный дом сдали в конце 80- х,и коммутация в этажных щитах,что меня самого приятно удивило ,была произведена медным проводом сечением 4 кв.,двадцать лет все работало норм.,без аварий,но два года назад ЖКХ наняло подрядчика,который поменял частично в этих щитах медные провода на аллюминевые сечением 6кв,типа необходимость,сорвали они деньги с дома,но теперь эти провода горят и плавятся,а ЖКХ говорят,что это наши личные проблемы,что делать,помогите пожалуйста?!
Здравствуйте, Лев.
Вообще-то алюминий в жилых здания менее 16 кв.мм. запрещен, то есть подрядчик выполнил работу с нарушениями ПУЭ. А управляющая компания ЖКХ несет ответственность ДО вводного автомата, а Вы ПОСЛЕ вводного автомата. Я так понял плавятся ДО автомата. Напишите на них в прокуратуру и жилищную инспекцию, иначе будут проблемы. Нельзя было медь 4 кв.мм. менять на алюминий 6 кв.мм. – это бестолковая и опасная работа. Кто-то отмыл денег.
Здравствуйте. У меня в деревенском доме установлен электросчетчик Меркурий 201 (однофазный, однотарифный), переношу его на улицу. В планах через год-два, провести на участок 380 В, сейчас не хочу покупать трехфазный счетчик. Посоветуйте пожалуйста, могу ли я сейчас купить и установить 4 жильный СИП для 380 В, либо все таки сразу купить и установить трехфазный счетчик, хотя в нем пока нет необходимости. Либо не заморачиваться и установить обычный 2-х жильный.
Добрый день, Александр.
Я думаю, что СИП 4х16 можно сразу купить. Но подсоединят Вам только две жилы: фаза и ноль. Поэтому все равно придется в следующий раз вызывать электриков.
Вообще, мое мнение, если планируете 3 фазы, то делайте сразу СИП 4х16 и 3фазный счетчик, а использовать можете только одну фазу. Потом будете постепенно подключаться на другие фазы.
Добрый день, Дмитрий!Большое Вам спасибо за ответ! Вы мне очень помогли. Очень хороший сайт, все предельно просто и понятно, к тому же быстро даете профессиональные советы и разъяснения.
Добрый день! Устанавливаю в частном доме электрокотел 6квт , нужно ли заземление? И хочу кинуть кабель от счетчика ( который находится на улице на гараже) в дом через чердак, как правильно провести кабель и какой? Cпасибо за ответ
Здравствуйте, Павел!
Заземление нужно всегда.
Если совсем правильно,то кабель ВВГнг в металлорукаве или трубе.
Добрый день. Подскажите пож-ста, планирую делать сауну в квартире на лоджии, есть свободный кабель протянутый от щитка, кабель протянут под гипсокартоном (это открытый или закрытый способ прокладки?) кабель медный 4*2,5 мм2. Хотел сделать две жилы на фазу, две на ноль. В итоге будет по 5 мм2. Нагрузка электро каменка 7 кВт.
Данного кабеля будет достаточно?
Или мне думать над заменой кабеля на более мощный?
Если я оставляю данный кабель, то какой автомат мне установить?
Заране спасибо за ответ!
Здравствуйте, Сергей.
5 кв.мм. подойдет для 7 кВт, автомат тогда надо будет на 32А.
Но как Вы подключите заземление?
Дмитрий, я планировал отдельным проводом соединить с землёй на эл печи. Я читал, что больше 6 кВт на одну фазу подключать нельзя при 220 в, а в моем случае 7 кВт. Это не создаст проблем?
Если все будет должным образом подключено, то не создаст.
Здравствуйте. Скажите пожалуйста если котел 12 квт можно его подключить автоматом 25 узо 40/0,03 кабель 4 ми. А варочная панель автомат 20 узо 25/0,03 кабель 4 мм. ABB. Трехфазная сеть. Заранее спасибо.
Здравствуйте, Владимир.
12 кВт можно кабель 4 кв.мм. и автомат 25А. И варочную тоже можно, как у вас.
Спасибо большое. Скажите пожалуйста нельз ли поподробней объяснить как через узм на три фазы раскидать. С фазами понятно, а ноль можно с одного УЗМ взять или где? Спасибо
На каждую фазу по УЗМ. Ноль может взять от одного из УЗМ, там нулевая клемма “проходная”.
подойдет ли провод 5.на 4 для 380 от счетчика до распред.щиток
перед счетчиком автомат на 32. а в щитке на 25
Нет. Нужно сечение 6 кв.мм. по меди, т.к. можете потом, что-то еще подключить до автомата 25А.
Доброе утро.Подскажите пожалуйста. я правильно понял?Автомат в подъезде на 63А и узо противопожарное 63А300мА. от них будет пущен провод пв3 10мм в квартир щиток.Квартирный щиток. Вводной автомат на 63А (пв3 10мм) => Распред коробку(пв3 10мм) => 4 узо по 63А.(от узо пускать 10мм или в зависимости от АВ 1.5мм;2.5мм;4мм;6мм)не могу понять своим умом.спасибо
Добрый день, Виктор.
Автомат 50А. Ставьте гребенки (шины) для УЗО и автоматов, а к ним провод 10 кв.мм.
День добрый, собираюсь менять проводку в кирпичной хрущевке 1973 года постройки. Хотелось бы услышать Ваше мнение по вот такому подбору компонентов. Заранее спасибо.http://s018.radikal.ru/i521/1712/c0/5450f1d1bff8.png
Здравствуйте, Алексей.
В целом правильно. Только обратите внимание на:
1. Розетка для духовки должна быть рассчитана на ток не менее 20А, а все бытовые розетки рассчитаны на 16А.
2. УЗО 50/0,3 А среди европейских производителей не бывает, и оно должно быть селективным.
3. Если холодильник не относится к НЕотключаемым линиям https://elektroschyt.ru/neotklyuchaemye/ , то смысла делать на него отдельный кабель нет, достаточно подключить на общий.
Спасибо. 1.Про розетку уже прочитал, изначально планировал.2. А если я поставлю выключатель дифференциального тока (УЗО) 2п 63А 300 мА FH202 (FH202 AC-63/0,3). 3. И по поводу 3 тогда вот так http://s45.radikal.ru/i108/1712/cc/5df02f9e7044.pngИ такой вопрос: сталкивались ли вы с фирмой ЕКF, и вообще можно ли ставить аппаратуру разных производителей?
2. Так хуже точно не будет, но это неправильно.
3. Да так.
EKF не использую.Разных производителей можно.
Дмитрий, спасибо, пусть будет чуток не правильно, зато я буду уверен в надежности оборудования.
Ну вот, пообщался с домовыми электриками, говорят что больше 40А на ввод не поставят. Придется ставить на 40А и вводный и УЗО. Думаю, что на схему особо не повлияет.
У Вас же квартира с газом?
Вам тогда больше 32А на ввод и не надо. Хватит вполне мощности.
А у вас розетки и освещение получаются только под УЗО 300 мА?
Столкнулся с проблемой, ВВГнг 10мм это какая фантастика в магазинах, посоветуйте какой еще провод можно взять на ввод.
Дмитрий, еще такой вопрос, если на кухонную линию и стиралку вместо узо на 25А(как хотел изночально) поставить 16А 10мА, просто у легранда нет 25А 10мА, либо на25А, но 30мА
Лучше 16/0,01 А
Добрый день Дмитрий. Подскажите пожалуйста какой выбрать СИП для подключения трифазных потребителей общей мощностью 100 кВт. Длина воздушный линии 250 метров.
Здравствуйте, Анатолий.
Я бы взял СИП 90 кв.мм.
Добрый день, Дмитрий!Помогите пожалуйста определится как подключить кабель.Провода, до колодки нулевой шины не дотягиваются.1. Подключить в УЗО. – сечение 2,5мм, но там уже кабель 6 мм, вероятно хорошего контакта не будет.2. Подключить через Wago, к нулевой шине.3. Подключить в УЗО кабель 6мм, и соединить кабели wago.
Здравствуйте, Валерий.
Не совсем понял по рисункам, какие и куда подключать провода.
Если это провод от УЗО к нулевой шине, то что мешает взять провод подлиннее?
Или это отходящий кабель (свет, розетки)?
Да это кабели к розеткам.
До нижней колодки (общей нулевой шины) они не дотягиваются.
Не страшно если удлинить его с помощью клемника wago?
Такое допускается.
Добрый день. А вот если вводной АВ на 25А, за ним УЗО 40/30, потом на свет АВ 10+ кабель 1.5, потом на каждую комнату: 3 комнаты АВ 16А, кабель 2.5, получается каждая комната на своей линии, такой вопрос если во всех комнатах включить обогреватели по 2Кв (ну там еще естественно телевизор и что то мелкое будет работать), буду ли я бегать к щитку или выдержит и не будет отключаться?
Здравствуйте, Сергей.
Ваш автомат может выдерживать ток не отключаясь 25*1,45=36А или около 8 кВт.
Вот и считайте.
Добрый день Дмитрий. Хочу сказать большое спасибо Вам и Вашему сайту, действительно собрано все в кучу самое полезное, многое узнал нового. Скажите пожалуйста, на всех Ваших фотографиях щитов соединение автоматов, узо и тд и тп идёт кабелем пугв сесением 6 мм? Или я ошибаюсь?
Добрый день, Антон.
Или 6 кв.мм. или 10 кв.мм.
Добрый день.
Подскажите. 1. хочу дома поставить щит и заменить всю проводку по
квартире на медь. Я посчитал все приборы в квартире, получилось 25 кВт. Какой провод мне надо затянуть с подъезда
к щиту? 2. Какое сечение заводить от
щита до распределительной коробки в комнаты на розетки 4 или 2.5? Заранее спасибо!
Здравствуйте, Евгений.
1. Обычно до квартир медный кабель 10 кв.мм. , если есть электроплита и 4-6 кв.мм. без электроплиты. Больше не нужно, всё оборудование у вас никогда не будет включено одновременно.
2. На розетки не более 2,5 кв.мм., т.к. все равно ставить автомат максимум 16А.
Здравствуйте. Скажите пожалуйста, на какой нормативно-правовой документ сослаться в претензии, если в новостройке положен силовой кабель 3х7,5. Хотя в договоре с управляющей компанией указано, что они обеспечивают мощность в 11 кВ. Автомат стоит на 50. Мы заменили провод на 3х10 от щитка до квартиры. Хотим потребовать от УК замены провода во всем стояке в подъезде. Является ли нарушением норм пожарной безопасности и и СП по электрике провод 3х7,5, который проложили в стояке и от щитка в квартиры. Как тогда дом прошел экспертизу? На какие документы мне ссылаться в требовании? Благодарю.
Здравствуйте, Инна.
Есть свод правил “СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий”.
Настоящий Свод правил устанавливает правила проектирования и монтажа электроустановок вновь строящихся и реконструируемых жилых и общественных зданий в городах и сельских населенных пунктах.
Есть таблица 6.1 “Удельная расчетная электрическая нагрузка электроприемников квартир жилых зданий, кВт/квартиру”, где указано, сколько кВт (мощности) на квартиру.
Получается 10 кВт (первый столбец, квартиры с электроплитами).
10 кВт/0,23 кВ (напряжение) = 43,5 А (ток)
Значит вводной автомат должен быть 50А.
Сечение кабеля правильно выбирать согласно или действующего ПУЭ “Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами” или ГОСТ Р 50571.5.52-2011/МЭК 60364 “Электроустановки низковольтные. Часть 5-52.Выбор и монтаж электрооборудования. Электропроводки”.
1. Определяет по таблице А.52.3 способ прокладки кабеля.
2. Затем Приложение В “Допустимые токовые нагрузки”.
3. Далее допустимый длительный ток по таблице В.52.2.
Добрый день!Подскажите, должно ли сечение провода, выходящего из автомата, равняться сечению входящего в автомат провода при защите одной линии без ответвлений. Нормируется ли это ПУЭ?
Иван, добрый день.
Не совсем понял вопрос.
Добрый день, делаем вынос счётчика трёх фазного так как будем ставить электрокотел на 9 кВт, плюс вся электрика дома итого около 15-18 кВт но это если все все включить.Но электрокотел будем ставить через год полтора. К водному считку подходит сип 4 на 16 потом водный трехполюсный АВ 16А, счетчик трёхфазный далее трехполюсный АВ 16А. Соеденительный провода счётчика и АВ выполнены сечением провода 2,5 квм2. На вопрос к аргонизации которая делает вынос почему водный АВ не на 25А и сечение проводников 4 -6 квм2. Мол у вас ещё нет электрокотла потому так, а когда появиться якобы возьмёте ту на 15 кВт и мы вам переделаем но это же дополнительно два раза плотить хотя можно за один раз сделать.Как заставить аргонизацию переделать на расчетную мощность 15 кВт?
Здравствуйте, Александр.
1. Подать заявку на подключении 15 кВт.
2. Оплата согласно нормативно-правовых актов РФ на подключение 15 кВт по трем фазам равна 550 руб.
Здравствуйте! От ЩУ 15 КВт (25А) идет провод АВБбШв 4х16. Подскажите, какого номинала следует установить рубильник (автомат) на вводе в дом?
Здравствуйте.Ставьте рубильник номиналом 50-63А.
спасибо!
добрый день какое сечение кабеля можно взять на силовой автомат 250 ампер
Я чего то не понимаю! Почему по справочнику на один двужильный кабель проложенный в трубе 6 квадрат автомат ставят на 32 А. ведь если я 32 * на 1,45, то ток = 46А. А по справочным данным 6 кв выдерживает длительно максимальный ток в 40 А.вот пример: 2,5 кв проложенный в трубе, выдерживает макс доп ток в 25 ампер. Ставим автомат на 16 А. 16 * 1,45 = 23!!! тоесть он защитит наш кабель. Но почему на 6 кв ставят 32 А??? когда лучше на 25 А поставить. ТЕМ БОЛЕЕ принимая условия, что кабель вовсе не 6 кв по госту, выпускается с завода. А с грубо говоря 5,5кв.
Где Вы нашли, такие данные, где указано, что медный кабель 6 кв.мм. выдерживает ток не более 40А ?
Здравствуйте, у меня вход алюминий 4 кв и на розетках также, автомат стоит на 25 ампер. Хочу на входе поставить общий Диф автомат. Подскажите пожалуйста какой ампераж выбрать мне, есть водонагреватель, стиралка, насосная, духовка,чайник и использую временами сварочный инвектор.
Здравствуйте, Николай.
На розетки ставят автомат не более 16А.
Добрый день.Подскажите.У меня от столба (счетчик на столбе) в дом под землей проложен алюминиевый бронированный кабель сечением 25 мм. (380 В.). Так вот вопрос: Кабель заходит в дом через не отапливаемый подвал, можно ли в подвале поставить вводной автомат, а от него медью в 10 мм. завести в щиток в доме?
Здравствуйте.
Можете сразу в дом алюминий 25 кв.мм. заводить.
Ну так вот тем более, у Вас в скрытой проводке медный кабель на 6 кв выдерживает макс доп ток 36 А! Изучая характеристики автомата обратимся к их коэфицентам – защиты КАБЕЛЯ(линии) от перегрева. 1,13 и 1,45 – это коэффициенты кратности перегрузки, при которых автомат срабатывает за время больше часа (1,13) и меньше часа (1,45). Другими словами, если перегрузка меньше, чем в 1,13, то автомат вообще не сработает. Если в интервале от 1,13 до 1,45, то сработает за время больше часа. А если кратность перегрузки больше 1.45, например, 1.6, то автомат сработает за время меньше часа. 2,5кв при прокладке в штробе таблица допускает длительный ток 21А. ВЫКЛючаем мозги и тупо ставим на эту линию автомат 25А. А затем устраиваем перегрузку; скажем в 1,4 раза. 25х1,4=35А! А время-токовая характеристика говорит нам, что автомату на сработку при такой перегрузке потребуется больше часа. То есть, больше часа по кабелю будет протекать ток почти в полтора раза превышающий предельно допустимый!Про то, что кабель, возможно, с заниженным сечением жил тоже не забываем. Что же получится в итоге? Да поджарим мы кабель! 6 кв Если автомат на 32 , то 32 *1,13 = 36,16 Ампер – сработает защита откл автомата более часа . 32* 1,45= 46,4 Ампер. – в течении часа. 6 кв автомат на 25 А, будет : 25* 1,45 = 36. Как раз подходит под ваши данные в скрытой проводке! спасёт проводку (откл автомат)в течении часа, ЕСЛИ ТОК БУДЕТ БОЛЬШЕ ДОПУСТИМОГО 36 а 2,5 лучше ставить ав на 16 А.
Ну так, а ко мне какие вопросы?))
Я всегда ставлю на 2,5 кв.мм. – 16А, на 4 кв.мм. – 25А, 6 кв.мм. – 32А.
Здравствуйте. Не сочтите за критику. Я молодой, начинающий эл.монтёр. хочу выполнять работы без ошибочно, что бы не было неприятных последствий. Поэтому познаю мир электрики и спрашиваю у более опытных электриков.
Вот сами посудите покупая кабель на 6 кв.мм там нет идеального размера. Если взять микрометр и посчитать, то бывает от 4,5 до 5 кв.мм. Я дусаю лучше перестраховываться и ставить автомат на 25 А для защиты линии на 6 кв.мм.
или я не прав, лучше всё таки придерживаться госту и ставить на 32 А ?
Благодарю за внимание!
Добрый день, Дмитрий.
Это уже и есть с запасом, т.е. с учетом заниженного сечения.
И если Вы хотите делать работу качественно, то покупайте качественный кабель, у которого честное сечение.
Здравствуйте, подскажите пожалуйста,меняю полностью проводку в хрущёвке(газовая плита) на медь. в подъезде стоит автомат на 25А я так понимаю вводной автомат будет тоже на 25А провод ВВГ 4квадрата.а если в будущем допустим будет духовой шкаф может на ввод пустить кабель 6квадратов и поменять автоматы на 32? Ещё подскажите пожалуйста если нет заземления в квартире то кабель на ввод и тд 2х жильный? Заранее благодарен
Здравствуйте, Андрей.
Если возможность есть, то прокладывайте кабель медный 6 кв.мм., чтобы не сомневаться.
И также кабель прокладывайте везде 3-хжильный, т.е. с заземлением. В доме будет рано или поздно кап. ремонт и заземление обязаны будут сделать, тогда вы просто жилой “РЕ” подключитесь и будет у вас в квартире полноценная защита.
Дмитрий спасибо вам огромное за помощь
Дмитрий добрый день, подскажите пожалуйста ещё по такому вопросу.Проложил кабель в спальню от счётчика до распред коробки и от распред коробки дальше на розетки сечением 2*2,5.Точно также пустил кабель от счётчика до распред коробки и дальше на свет сечением 2*1,5.Мне говорят что это не правильно мол нужно от щётчика до распред коробки вести кабель сечением 2*4 а уже от распред коробки кидать на розетки 2*2,5 на свет 1*1,5ь . Заранее спасибо
Здравствуйте, Андрей.
Вы неправильно сделали, и подсказывают тоже неправильно.
Номинал автомата выбирается по наименьшему сечению в цепи.Т.е., что в вашем случае, что при 2х4 кв.мм. – автомат должен быть не более 10А для участка 1,5 кв.мм.
И кабель надо прокладывать 3-хжильный с “заземлением” (3х1,5, 3х2,5).
Правильно надо на розетки отдельный кабель 3х2,5 кв.мм. и автомат 16А, и на свет 3х1,5 кв.мм. – автомат 6-10А.
Добрый день, подскажите пожалуйста, какое сечение медного кабеля выбрать для прокладки на 200 м, если потребителю необходимо 50 КВатт. Устройства: 3 кабинки для загара по 5 КВатт, остальное освещение и бытовые приборы. Заранее спасибо!
Добрый вечер.
Для определения сечения кабеля надо знать и способ прокладки, и медный или алюминиевый, кол-во фаз.
Здравствуйте, Дмитрий) В деревенском блочном доме поменял старую аллюминевую проводку на медную проводку. Кабель Ввг нг 3×25 проложил в кабель-канале. Это ведь считается открытая проводка?) В этой трехкомнатной квартире стало 4 группы (была одна) Имеется газовая- электроплита 4 квт., стиральная машина 2,5 квт, чайник 2 квт, тэн 1,5 квт, холодильник, два морозильника, мельница с ассинхронным двигателем 2, 5 квт (cos f не знаю какой), и т.д. Пока 4 группы. Планирую сделать больше.На вход до щитка электромонтеры протянут Сип 2×16. Какой автомат с (пломбировкой) на вход ставить? 40 А? , а от него на счётчик 10 мм медь? И от него 10 мм до групповых автоматов? ( собрал новый щиток) Или 6 мм (если учитывать что кабель в кабель канале можно считать открытой проводкой Как быть лучше?) Спасибо
Добрый день, Ринат!
Номинал автомата зависит от того, какую мощность вам выделят электросети.
Если автоматы 40-50А, то сечение медного кабеля 10 кв.мм.Если автомат 25-32А, то можно 6 кв.мм.
Но лучше сразу 10 кв.мм. закладывайте. Внутри щита по такому же принципу.
От ТП до точки потребления 1700метров, какое должно быть сечения кабеля
для передачи 7кВт (220вольт)на это расстояние???Можно ли применит кабель СИП 2*16 Спасибо большое.
Это не вариант вообще, даже при сечении 95-120 кв.мм. напряжение в конечно точке не дотянет до 200 В.
Здравствуйте. Меняю проводку в квартире(газовая плита, набор эл.приборов стандартный в сумме примерно ~ 9 кВт при одновременном включении, что наврятли) подскажите пожалуйста, правильно ли я размышляю.Подъезд – автомат 20А – СИП 3×4 – счетчик – СИП 3×4 – общий УЗО(подскажите какой) – СИП 3×4 -далее завожу квартиру в щиток – далее распределяю автоматы. Нужны ли дополнительные УЗО на автоматы?
Добрый день.
СИП служит для наружной (уличной) электропроводке, вам нужен ВВГнг 3х6 (“земли” возможно у вас нет, но прокладывайте все равно три жилы).
Автомат 32А – счетчик – УЗО 40/100-300 мА (но необязательно) – общий автомат/рубильник в щите квартиры – далее УЗО 10-30 МА – автоматы по потребителям.

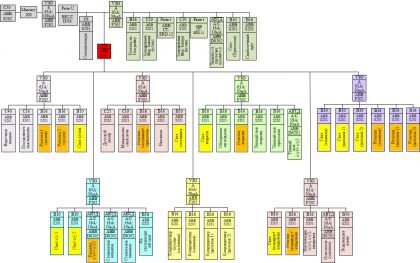

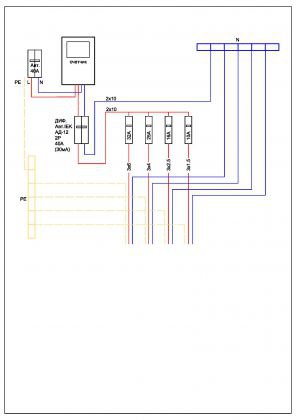

Спасибо! Составил схему, бюджет ограничен. Можно приступать или надо что то исправить?
На все розетки УЗО в обязательно порядке.На свет также рекомендую.
Добавьте +1 УЗО и подключите на них автоматы 50 на 50.
Здравствуйте . Скажите пожалуйста сколько нужно жил и какое сечение кабеля, 3 фазы 15 киловатт,расстояние между столбом и домом 65 метров. В земле.
Здравствуйте, Александр.
Обычно закладывают с запасом медный кабель 10 мм2.
Это с учётом потерь и если будет включен котел газовый?
Потери – да, газовый котел – нет, т.к. потребляет 100 Вт, очень маленькая мощность.
Здравствуйте, Дмитрий. Пожалуйста, подскажите, от счетчика в дом необходимо положить кабель, длина 40 метров. Сумма кВт дома около 30, включая электрокотел на 18 кВт. Медь 10 мм2 или алюминий 16 мм2? этого будет достаточно? Можно ли положить алюминий?
Добрый день, Олег.
Таких сечений будет достаточно. Кроме того, 30 кВт одновременно у Вас на 99% никогда не будет включено.
Всегда лучше прокладывать медь, а там уже смотрите по бюджету, алюминий в 2-3 раза обходится дешевле, и не менее 16 кв.мм. по жилым помещениям прокладывать не запрещено.
Здравствуйте Дмитрий.Подскажите пожалуйста каким сечением провода? Лучше собрать уличный щиток на металлическом столбе(от него потом пойдёт питание на дом,гараж,баню.)К столбу подходит СИП4на16 далее ВА 32а в первом варианте и ВА25а во втором.
Добрый день, Роман.
Для АВ 32А можно собрать щит медным проводом 6 мм2.
Но я обычно делаю 10 мм2.
Добрый день, Дмитрий! Меня также зовут Дмитрием, но в отличии от вас в электрике совсем не соображаю(( Если это возможно подскажите))) Хочу перенести щит в квартиру оставив в тамбуре счетчик, вводный автомат и вводное УЗО. Отсюда у меня следующие вопросы. 1. Кабель какого сечения должен идти от счетчика в электрощит? 2. Какой автомат и узо ставить на ввод? Если по договору с электрокомпанией у меня прописано мощность 1,5 кВт, а щит стоит С40, а на счетчике написано 5А…
Дмитрий, добрый день!
1. Если есть электроплита, то 10 мм2, если газ, то 4-6 мм2.
2. 10мм2 – 50А, 4 мм2 – 25А, 6 мм2 – 32А.
1,5 кВт = 7А, что вам разрешат поставить я не знаю.
Добрый день, Дмитрий! В частном доме заменил алюминиевую проводку на медь. Купил щиток и диффавтоматы. Теперь сомневаюсь – что лучше в щитке перед счетчиком поставить автоматический выключатель или выключатель нагрузки? Если автомат, то каким номиналом: 25А или 32А? И ещё возник вопрос – схему рисовал электрик и предусмотрел в ней нулевую шинку. А можно ли без нулевой шинки обойтись – рабочий нуль подключить на ввод диффавтоматов перемычками, как и фазный провод?
Добрый день, Евгений.
1. Правильно поставить на ввод автомат.
2. Его номинал зависит от мощности, которую вам выделили, или от сечения вводного кабеля.
3. Нулевую шину можно не ставить. А подключить диф. автоматы гребенкой (шиной), котоаря есть у каждого производителя.Или двойными НШВИ.
Дмитрий, нашел документы 20-летней давности, там написано 3,5 Квт. Позвонил в электросети, спросил какой вводной автомат ставить. Там только спросили есть ли стиралка, а про мощность не спрашивали. Я сказал, что есть обычная, не автоматическая. Сказали вводной ставить 32А, а после автоматы на 16А. И всё.А вводной кабель – алюминий 2*6 или 2*4 – нет возможности точно определить, т.к. он под изоляцией и счетчик опломбирован.
Добрый день. Если автомат 32А, то кабель должен быть 6 мм2 медь, алюминий в дом менее 16 мм2 запрещено заводить.
Здравствуйте!Купил кабель ВВГ нг-ЛС 3-2.5 по ГОСТ 31996-2012 и ОТУ ГОСТ 22483-2012 производства Альтема г.Курск.Ни где не нахожу отзывы о производителе и теперь сомневаюсь может надо было взять другого завода.Что скажете о кабеле Альтема?
Здравствуйте.Вы смотрите, чтобы было честное сечение у проводов, и качественная изоляция, а производитель не столь важен.
Добрый вечер Дмитрий! Подскажи пожалуйста, у меня див. автомат на С 25 А, что к нему можно подсоединить ( одну или несколько нагрузок),Стир. маш.-1.4кВт, СВЧ-1.25кВт, эл.духовка-2.25кВт
Добрый день, Алексей.
По хорошему нельзя ничего подключать, т.к. все вышеперечисленное включается через розетки, а в таком случае необходим диф.автомат не более 16А.
Привет! Дмитрий на данный момент этот автомат стоит в щите, на лестничной площадке на все розетки, а я, хочу собрать свой щиток в квартире на 12 модулей и, что мне с ним делать?
Прокладывайте вводной кабель до квартиры, а далее собирайте для квартиры щиток.
Добрый день.

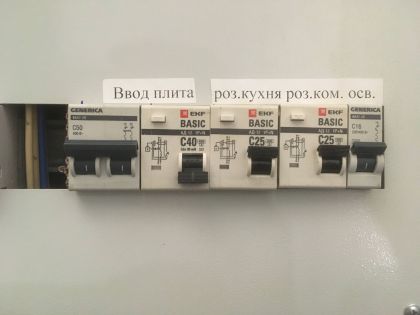

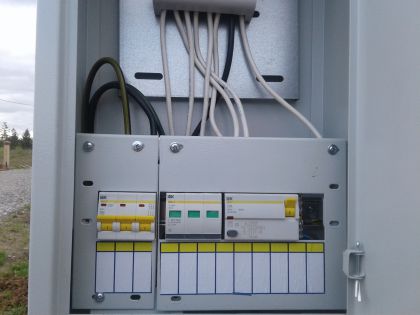

Подскажите, правильно ли собран щиток.
Квартира газифицирована. В подъездном щитке АВ на 25А, вводной кабель в квартиру ТУ 4кв. В квартире и тяжелой техники только духовой шкаф на отдельной линии и сплит-система, тоже на отдельной линии.
Добрый день, Александр!
Чтобы оценить правильность нужно видеть схему, но могу сразу отметить, что на свет правильно ставить автоматы 6-10 А, а на розетки 16А.
Здравствуйте. Скажите какой кабель нужно вводить в квартиру до распределительного щитка от щетчика в подъезде? Дом старый. Заземления нет. Если думаю менять всю проводку в связи с ремонтом, то нужно кабель брать 3-жильный и делать заземление или это будет сложно? И правильно что от каждой группы потребления в комнате (свет, розетки) нужно тянуть на отдельный автомат? В квартире есть бойлер, стиралка духовка будет потом. Спасибо
Добрый день, Иван.
1. Кабель в любом случае 3-хжильный. Даже если дом без заземления. Т.к. будет, когда-то капремонт, и сделают контур заземления.
2. Отдельный кабель для каждой группы, конечно, хорошо, но достаточно затратно и особой необходимости в этом нет. Я объединяю освещение по 2-3 комнаты на один кабель, обычные комнатные розетки также, а вот бойлер, стиралку, духовку, посудомойку, розетки кухни на отдельные кабели.
Спасибо. Скажите пожалуйста какого сечения нужно вводить кабель в квартиру от щитка в подъезде? Квартира 2-комнатная. Щиток будет возле входной двери в квартире. И смотрел, что можно сделать отдельно себе контур заземления, протянув по стене дома провод. Стоит ли так делать? И ещё один вопрос: какой кабель брать для проводки в квартире- плоский или круглый? Большое спасибо
1. Если дом с электроплитами, то кабель 10 кв.мм., если с газом , то 4-6 кв.мм.
2. Контур можно сделать отдельно, но надо согласовывать с управляющей компанией.
3. Кто плоский берет, кто круглый, непринципиально. Я и тем работаю, и тем.
Здравствуйте.Ситуация такая. Поставили ТЭН в бочку для подогрева воды в летнем душе (дом в деревне). ТЭН на 3 кВт..\Можно-ли сделать так? – Отдельный автомат (Специально для ТЭН’а) на 16 А – запитать с него розетку медным проводом 2,5 кв. – а сам ТЭН подключать в эту розетку медным кабелем на 4 кв. ?Спасибо.
Добрый вечер, Анатолий.
Можно везде кабель 2,5 мм2., но и УЗО нужно ставить.
Здравствуйте Дмитрий! В доме котел на 6кв, и эл.плита ~6кв, сеть трехфазная. Подойдет ли подключение: – С16(3п) + узо 25А 30мА + кабель 5х2.5 на котел, и такое же на плиту? Или взять сечение кабеля больше, и другие автоматы?
Добрый день!
Если они именно 3фазные, то так сделать, как вы написали можно.
Добрый день! Подскажите пожалуйста правильный вариант монтажа. В многоквартирный дом поставили водонагреватель на 21 квт 380 в. Источник питания в 30 метрах от водонагревателя. Какие сечения проводов выбрать? Какие автоматы защиты поставить?
Добрый день!
Получается 5х16 мм2 медный.
Добрый день!
А подскажите, пожалуйста. Делаю разводку по дому сам. С розетками и выключателями всё понятно, но в доме будет стоять ещё печка сауны на 6кВт и Эл.котёл на 9 кВт, провода какого сечения до них бросить? И какой автомат выбрать? В дом заходят 380 В, 15кВт. Спасибо!
Сауна – кабель 5х1,5 мм2. Автомат 10А.
Электрокотел – кабель 5х2,5 мм2. Автомат 16А.
Добрый день Дмитрий! Не могу определиться с выбором кабеля для ввода в частный дом 380В от опоры где установлен электрощит с счётчиком до электрощита в доме. Ввод будет производится под землей в ПНД трубе, расстояние между опорой и щитком в доме 40 м. В магазине предлагают медь ВВГ 4х6 либо алюминий АВВГ 4х16. Что вы сможете посоветовать, что будет лучше? От электрощита в доме будет ответвление на баню и гараж, какой кабель можно применить туда?
Здравствуйте, Александр.
Обычно прокладывают для частных домов сечением 16 мм2 алюминий или 10 мм2 медь, но медь дороже алюминия в 2-3 раза, поэтому чаще всего обходятся алюминием.
Я бы прокладывал бы алюминий 16 мм2.
Добрый вечер Дмитрий! Подскажите пожалуйста. Вот такая задача: ДАНО: От столба до счётчика СИП 2х16. Счетчик электронный на 85А в коробке на улице, в этой же коробке 1 автомат на 25А на фазу. (Он как рубильник на счётчик). Затем 10м этого же СИП проложено по фасаду дома а потом соединяются “орехами” со старой дряхлой проводкой и заходят в дом через чердак. В доме будет установлено ИК отопление общей мощностью 6квт.(4обогревателя по 1.5 квт каждый и терморегуляторы к ним соответственно 4 шт.) + бытовые приборы. Вопрос: Какого сечения провод выбрать от “орехов” на фасаде до автоматов в доме и на сколько ампер ставить автоматы в доме? и менять ли единственный автомат который в коробке со счётчиком на больший ампераж?
Добрый день, Сергей.
1. Кабель нужен 2х10 мм2 медный.
2. Автомат, если разрешат, то заменить на 50А (сечение обязательно 10 мм2).
день добрый! к сожалению не понял, как обращаться к администратору……..вопрос такой: планирую собрать распредщит на даче, все соседи в один голос говорят, что из необходимого требуется только тройной вводной автомат на 25 и по три однополюсных на 16, дом подключен на 15 квт три фазы, но вопрос в принципе не в этом, а вот в чем. если у меня каждая фаза идет через 16, то тогда, как я понимаю, мой вводной тройной на 25 никогда не сработает, при любых условиях!!! тогда для чего нужен это трехполюсник на 25?! или я где-то чего-то не понимаю……заранее спасибо!
Добрый день!
Если вам выделено 15 кВт, то ставить 16А не нужно, т.к. 16А = 10 кВт.
Добрый день, Дмитрий!В квартиру в комнату на свет отдельной линией после ремонта проведены медные провода 1.5 кв.мм и в люстру вкручены 6-ть светодиодных ламп мощностью по 6,5 вт каждая.Хотел в магазине купить на эту линию автомат В6, но консультант сказал, что при включении в LED лампах присутствует пусковой ток, может этот автомат выбивать и нужно брать С10.Прав ли продавец? Или может автомат взять В10?
Добрый день.
Продавец отчасти прав на счет пусковых токов, но они смогут отключить автомат 10А.
Они слишком кратковременны.
Какой все таки посоветуете выбрать автомат по току? С характеристикой “B” или “С?
Смотря, где применять.
Дмитрий, добрый день! подскажите пож. в квартире с эл. плитой. отдельный кабель 3*6 диф 32А в остальном везде проложен кабель 3*1,5 (свет,розетки) почему не знаю. такую приобрели. Автоматы стоят 16А в связи с этим хочу сменить автоматы на 10А.(т.к. переделывать проводку нереально, ремонт уже сделан). Есть вопрос планируется ставить духовой шкаф мощностью 2480Вт на отдельную линию напряжение в сети 228-230В , хватит ли 10А Автомата, или все же придется класть новый кабель 3*2,5 с автоматом 16А?
Добрый день.
Если есть возможность, то прокладывайте новый кабель 3х2,5 мм2.
Если нет, то можно заказать автомат на 13А, тогда и на кабель правильно будет, и по мощности достаточно.
Добрый день. Собираю себе в однокомнатную щит. Новострой, ввод три фазы. Относительно эконом вариант. Схема щита во вложении. Допускается ли соединение внутри щита после вводного к УЗО проводом ПВ-3 6мм.кв? Для 10ки нет подходящего обжимного инструмента. Все авт. выключатели и узо Hager.
ААндрей, провода к УЗО 63А должны быть не менее 10 мм2 по меди.
здравствуйте. делаю ремонт в квартире сам, пришло время электрики ,голову сломал) квартира 2х-комнатная, 54 кв.м. 90 г.в. В щите на площадке жесть, идет основной АПВ 25 или 35, к нему через орех подключен 4 (или даже 2,5)кв.мм кабель, далее через счетчик на 2х полюсной автомат 40А, от него шиной подцеплено два на 25 А, один автомат едет на варочную, кабелем 4 или 6 кв.мм, второй на розетки и свет 2,5 кв. мм (все кабеля алюминиевые). Вот и думаю провести медь 3х10 от АПВ-счетчик-автомат 50А-в квартиру выключатель нагрузки 40А- УЗМ- 4 шт УЗО 40А 30 мА и тд.( на рисунке видно). ?Варочная панель 6.6 квт , проложил кабель ввг нг 3х4 ГОСТ, думаю хватит и автомат 32, или 25 поставить? Скорректирует, посоветуйте, СПАСИБО!!!) Может в схеме что то поменять.
Добрый день, Андрей.
На обычную варочную кабель при 1фазном подключении – 6мм2 и автомат 32А.
Что касается щита на площадке все работы в нем должны согласовываться с УК, вам просто могут не разрешить кабель 10мм2 проложить.
Здравствуйте,для промышленной электроплиты 13 Квт трех фазной. Какого сечения должен быть кабель в скрытой электропроводке?
Добрый день, Надыр.
Не менее 5х4 мм2, кабель медный.
Добрый день Дмитрий. Надумали делать ремонт, один из пунктов замена всей проводки в квартире. Сейчас электрощит только этажный, хочу поставить и квартирный. В этажном просто жесть, куча хаотичных проводов, автоматы на соплях (некоторые даже не закреплены)… Как в этом хаосе разобраться и определить какой вводной автомат ставить в квартирном щитке? Дом 1980 года с электроплитой. Если надо могу сфотографировать этажный щит и прислать фото. Поможете определиться?
Добрый день!
Лучше всего вместе с электриками своей УК/ТСЖ разбираться.
В те года нормативы были другими. Сейчас на квартиры с электроплитами подключают 10 кВт, как раньше, надо смотреть проектную документацию на ваш дом.
Дмитрий, добрый вечер. Проконсультируйте, пожалуйста, собираюсь установить два инфракрасных обогревателя по 800 вт через терморегулятор отдельной линией, кабель 1,5 мм медный и автомат с10. Задумался, корректно ли будет работать, греть в полную мощность или с16 брать, но тогда проводке нехорошо может быть…. Как поступить?
Добрый вечер!
10А=2,3 кВт , если ничего на этом кабеле не будет, то оставляйте, как написали.
Добрый день. У меня завязался спор с застройщиком по поводу в водного кабеля. Можно-ли заменять один кабель сечением 10 мм2, связкой кабелей такой-же общей площадью сечения?
Заранее спасибо.
Добрый день, Александр!
Вы не написали, какие именно, застройщик проложил кабели.
Вместо 10 мм2 он проложил 4мм2+6мм2 ?
Дмитрий, спасибо за ответ. Ещё такой вопрос, после счетчика стоит главный автомат с25 провод 4мм медь, далее хочу ставить узо и автоматы под ним с16 розетки, с16 розетки кухни, и свет кухни с10. Какой узо брать 25 или 32? 10 или 30мс? Спасибо
Берите 40А.
25А маловато, да и по цене обычно 25А и 40А почти не различаются.
А вот 32А вы найдете только у китайских производителей.
Здравствуйте Дмитрий!хочу подключить тепловую пушку Баллу с макс. мощностью 3 кВт подойдет ли для этой цели автомат на 16 А и медной жилой 2.5 мм ? да а если будет пушка не 3 а 4,5 кВт ? то уже нужен будет 20 А и сечение 4мм?да и всё забываю спросить Вас!номинал автоматов в щитке должен идти по убыванию. напрмер 40.32.20.16.10А ? или можно в перемешку?)) простите за глупые вопросы но порой ставят в тупик))С уваженмем, Дмитрий!
Добрый вечер, Дмитрий.
3 кВт и 2,5 мм2 для 16А.
4,5 кВт и 4 мм2 для 20-25А
Можно в перемешку, но удобнее если по порядку.
Приветствую Дмитрий. Строю новый загородный дом, с розеточной группой и с освещением я вроде разобрался, но нужна будет розетка на улице, и удлинение в будущем кабеля в гараж, к розетке нужно будет подключать сварочный аппарат, бетономешалку и прочей электро инструмент, какой кабель лучше пустить и автомат?
Добрый день!
Если это обычная розетка, то автомат ставится не более 16А.
Здравствуйте! Очень волнует вопрос: купил проточный водонагреватель электролюкс на 8.8 кВт однофазный, а кабель к нему уже проложен на 6 мм.кв.ГОСТ – овский. На данный кабель в магазине мне рекомендовали автомат на 32 А, УЗО 40А/30 мА. Кабель проложен открыто на хомутах по потолку от щита до клемм водонагревателя. По разным таблицам информация расходится по допустимому длительному току нагрузки, где 34А, где более 40 А. В паспорте водонагревателя всё хитро – вскользь упомянули про номинальное сечение кабеля ДО 10 мм.кв., а в таблице указали на кабель 6 мм.кв. Так вот, вроде 6 мм.кв. должно хватить по нагрузке, но автомат на 32 А – боюсь не потянет. Вроде прикинул нагрузку в 1.13 и в 1.44 раза, выходит 36.16 и 46 А соответственно. Вроде как автомат на 32 А должен потянуть, а можно и на 40 А уже поставить, хотя очкую что то… Как быть всю голову сломал – можно ли оставить всё как есть, или для 8.8 кВт 6 мм.кв. и 32А -это мало? Или уже на 10 мм.кв. Кабель поменять (там и есть то метров 5-6)? А тут ещё и с вводным автоматом засада – в подъезде перед счётчиком стоит ИЕК 63А, потом УЗО ИЕК 50А/100 мА. Дублировать хочу по любому в квартирном щитке, потому как не доверяю ИЕК от застройщика. Вот думаю также 63А поставить, или 50А, чтоб и УЗО вводное защитить, и УЗМ 51 М (хотя оно до 80А вроде как час держит). Стоит ставить 50А? Ввод в квартиру толи 10 кв.мм, толи 16 кв.мм – пока так и не понял, строители вводной кабель на скрутке удлиняли, один кабель круглый, к нему плоский присобачили, но явно больше 6 мм. Скрутку буду удалять и наращивать либо гильзами, либо муфтой с эбоксидным заполнением. Но до вскрытия вводного кабеля ещё не дошёл. Посоветуйте пожалуйста как быть?
Добрый вечер!
Случайно не про проточный водонагреватель Electrolux NPX 8 Flow Active 2.0 ?
Сегодня только общался с заказчиком. Он тоже проложил кабель 6мм2, но автомат я ему поставлю в электрощит на 32А.
Там если почитать инструкцию получается, что при мощности 8,8 кВт он греет воду до 65 градусов, чего и не нужно. Поэтому как раз для 40 градусов воды автомат 3А и сгодится.
УЗО ИЕК 50А/100 мА – это дифавтомат. В квартире тоже надо ставить 50А автомат.
Здравствуйте, Дмитрий.Готовлюсь к весне и планирую заказать у Вас щиток в деревянный 2-х этажный дом. Этой осенью, по совету местного электрика, завел в дом медный кабель 4х10 под землей под 3 фазы. Разбираться было некогда. Потом на форумах посидел, половина за четыре жилы, другая за пять (вроде как в дом должно приходить пять проводников: L1, L2, L3, N, PE.) Переделывать накладно, 66 метров. Мозг сломан. Помогите, пожалуйста, советом.С ув.
Добрый день!
Зависит от схемы вашего ЩУ.
Если он собран по схеме TN-C-S , то на 5х10 мм2.
Если он собран по схеме ТТ, то надо 4х10 мм2.
Здравствуйте Скажите пожалуйста 4 мм алюминиевой кабел и ставил на Розетка С25 А автомат освещение 16А автомат правильно или нет
Добрый день.
Нет. Надо ставить 16А, т.к. сами розетки рассчитаны на ток, не более 16А.
Добрый день. Есть вопрос: квартирный щиток на этаже- входной автомат перед счетчиком 63 А. Провод 10 мм. После счетчика установлены дифавтомат на 63 А, далее автомат на освещение 20А, автомат на розетки 20 А автомат на электроплиту 32 А.Хочу установить реле напряжения.Можете подсказать последовательность подключения и номиналы по току реле напряжения, автоматов и дифавтомата?Спасибо.
Добрый вечер!
1. Заменить освещение на 10А.
2. Заменить розетки на 16А.
3. Заменить вводной автомат на 50А.
4. Реле напряжения поставить, если есть возможность после счетчика.
Здравствуйте, Дмитрий. У меня вопрос: 1. Если в щитке(в подъезде) стоит АВ 40, то для прокладки кабеля
по потолку в квартиру с варочной плитой допусимо ли выбрать сечение 6мм²(кабель уже куплен), или поставить АВ 32А в щитке?
2. В этой же 1ком. квартире на вводе можно ли поставить Диф.авт. 32 30мА на всю квартиру?
Дмитрий, добрый вечер.
1. Этот кабель на всю квартиру или только на варочную?
2. Только на одну варочную должен быть автомат 32А.
Здравствуйте, Дмитрий.
Помогите мне советом – ответом.
Моя ситуация:
В кухню под духовку протянули кабель 3*6.
(В квартиру вроде как идет вводный кабель 10кв.мм)
Но электрики забыли протянуть кабель для розеток которые будут в фартуке. Переделывать уже нету на это финансы . (Ремонт почти закончен, осталось только обои поклеит и заехать жить),
Во время ремонта отделочников попросил заложить кабель с духовки (3*6) к фартуку (кабель 3*2.5) . С учетом что подпитаюсь от провода 3*6 и проблема будет решена.
Но начитавшився характеристик и прочих рекомендаций по поводу кабелей. Я прочел/понял, что кабель 3*6 должен идти от щитка к розетки – без всяких там разрывов, “подпиток” и прочее “электрический химии”
Через неделю буду искать электриков в моем городе чтобы подключили в квартире все розетки и выключатели… Но не смотря на это я очень боюсь , что мне вдруг “попадется” необразованный электрик и мою проблемную зону подключить неправильно…
Можно ли в моем случае подпитатся от кабеля 3*6. ?
Как это сделать ?
Есть специальные переходники ?
Это безопасно ? Ничего не поплавится/сгорит от таких соединений ?
Заранее больше спасибо.
Добрый вечер, Ярослав.
Может поставить распаячную коробку и от кабеля 6 мм2, провести кабели 2,5 мм2 на розетки фартука. Автомат на 16А.
Это почти решит вашу проблему, только при включенной духовки не стоит включать мощные приборы (чайник, например).
Соединения делать сваркой, пайкой, обжимать гильзами.
Здравствуйте. Хотел спросить. Кабель щиток-розетка под индуктивную плиту мощностю 3.5кв. 5*6.0 медь. Постала задача добавить ещё духовой шкаф тоже такой мощности, но уже однофазный. Как не вести ещё кабель под него? Могу взять из трехфазнй розетки одну фазу? Как тогда быть с АВТОМАТОМ? Сейчас стоит 25а(знаю, что 5*4 было бы з головой под плиту, даже 2.5 хватило бы, перестарался.) Мощность всей сети 17кв трехфазная, автомати 40а,кабель входной 10квадратов.
Добрый день, Сергей.
Можно подключиться на одну из фаз, но автомат, если духовка будет включаться через розетку на 16А должен быть.
Дмитрий вечер добрый..Подскажите …имеется дом 2 этажа…ввод выполнен Сип ..стоит вводной авт.40 амп…в доме будет 2 щита(на каждом этаже свой).. суммарная нагрузка на втором этаже примерно 6 квт…на первом примерно 10 квт вопрос Каким сечением проложить кабель от щита первого этажа к щиту второго? заранее СПАСИБО
Добрый день, Борис.
А фаз сколько?
Здравствуйте! Вопрос такого рода, нужно проложить примерно 60 метров кабеля от щитка к дому, автомат в счетчике на 16А, мощность 5 КВт,(3 фазы) какое сечение для кабеля выбрать и какой марки лучше, есть идея кинуть обычный внутренний кабель в трубе? Надежно ли это будет. Спасибо
Добрый день!
Так обычно и делают, прокладывают обычный кабель ВВГнг в трубе ПНД.
Здравствуйте, Дмитрий!
Мне нужно. Подключить микроволновку к обычному бытовому выключателю(который идет для освещения) – данная идея нужна для того, чтобы постоянно не вытягивать вилку из розетки(а розетка в трудно доступном месте), а управлять через выключатель…
Так как выключатели идут 10а , а розетки 16а. Если подключить напрямую, то понимаю, что ничего хорошего из этого не выйдет в лучшем случае сгорит просто выключатель…
Если выключатель подключить через реле или пускатель, то если я правильно понимаю, я получу в таком исходе, то что мне нужно… (возможно ошибаюсь)
Что для этого нужно (какой именно нужно пускатель/реле/др.устройство )? По какой схеме его подключить ?
Спасибо
Добрый день!
Поставьте на эту группу автомат на 10А.

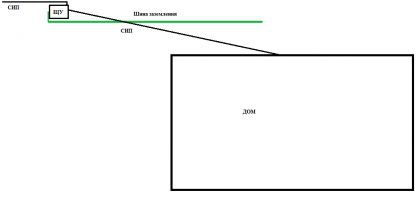

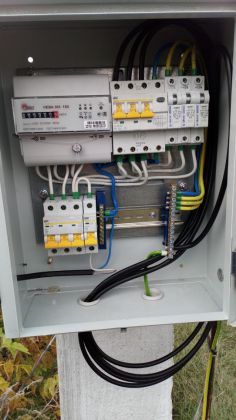

Вопрос. Заставили на даче поставить эл.щит ( автомат и счетчик) на улице.
Планирую завести на выход уже имеющийся сип. То есть на входе в эл.щит сип и на выходе сип. Какое сечение использовать для сединения
автомата и счетчика внутри щита?
И возможно такое соединение вообще?
Добрый день.
СИП, конечно, применять можно.
Сечение внутри ЩУ зависит от номинала вводного автомата.
Здравствуйте. В 2-х комнатной новостройке стоит один автомат А25 на все розетки в квартире которые есть, провод ВВГ нг 3х2,5. Электрик сделал дополнительно на кухню 2 отдельных провода сечением 3х4 для духового шкафа и посудомоечной машины и посадил каждый провод на 25А автомат. Электрик меня убеждает, что это правильно. У меня сомнения только по розеткам, настаиваю переставить на автомат 16А, электрик упирается. Рассудите нас, кто прав? Заранее спасибо за ответ.
Добрый день!
В вашем случае по номинальному току розетки, все бытовые розетки рассчитаны на ток 16А! Значит автомат на кабеле, где стоит хоть одна розетка обязан быть 16А.
Простой пример, у Вас в розетку включена духовка. Духовки бывают до 4 кВт мощности. 4 кВт = 18А.
При прохождении тока 18А через розетку она может сгореть.
Здравствуйте.От эл.щита (автомат 40 А)проложен кабель ввгнг 3х6 мм.кв для духового шкафа мощностью 3 квт, можно ли его подцепить на прямую к клемам духового шкафа?сработает ли автомат?это я к тому что проложен кабель с большим запасом и вообще чем это чревато?или все же есть болле оптимальный вариант?Спасибо заранее.
Добрый вечер, Марат!
Поставьте автомат 16А, и не переживайте.
Если можно, то подключайте кабель напрямую на клеммы духовки, если нет, то попробуйте в розетку подключить 6 мм2.
Здравствуйте. Такая проблема… Хочу в свой гараж (в ГСК) протянуть от РЩ свой кабель. От РЩ до моего гаража 100 метров. Провод пойдет по стене гаражей, т.е. по улице. Нагрузка в гараже: компрессор 220в 3 Квт (на пуске 17А). Какое сечение провода нужно для нормального запуска компрессора?
Сергей, добрый день!
По расчету получается 10мм2…на 100 метров будет достаточно затратно.
Дмитрий, спасибо за помощь. Действительно кучеряво выходит… Будем думать.
Здравствуйте.
Не могли бы Вы подсказать.
Имеется дом, щас начинается стадия штукатурки и прокладки электрики.
Имеется кабель ПВВГ -1 5х6 допустимо ли его укладывать в стены как основной силовой, ну а от него уже 2.5 на розетки, 1.5 на освещение, ну и тот же 5х6 на бойлер и пр электрику или же нет (просто нигде нет этой информации по этому кабелю)
Ну и что бы Вы посоветовали бы Диф автомат или УЗО? Ставить только на входе или на свет\розетки\бойлер
Ввод в дом осуществлён сипом 4х16 (380 в)
Ввод автомат на С32А
Добрый вечер, Дмитрий!
1. В жилых помещениях прокладывают кабели, которые не распространяют горение, с индексом -НГ. Кабель ПвВГ допускается прокладывать в помещениях, но только при условии одиночной прокладки. Только я не понял, куда и как вы его хотите прокладывать. Если вы о том, чтобы 5х6 выходил из щита,а уже потом от него в распаячных коробках будут отходить кабели с меньшим сечением 3х2,5 и 3х1,5, то конечно, так делать нельзя!
2. Если бюджет позволяет, то ставьте дифавтоматы.
3. УЗО обязательно на все розеточные группы, да и на свет точно лишним не будет.
Здравствуйте.Дом из шлакоблоков.Со столба приходят алюминиевые советские провода до изоляторов длина метров 10,а с изоляторов до щетчика 4-6 мм алюминий точно незнаю.Можно ли протянуть СИП 2*16 со столба через чердак в металорукаве до вводного автомата в щиток установленный в доме.И на сколько ампер поставить вводной автомат?
Добрый день!
СИП 16мм2 можно.
Сколько ампер вам разрешат поставить, столько и ставьте. Возможно есть, какие-то ограничения по мощности.
Получается этот кабель пввг 5х6 толком для дома никуда использовать не удастся?
Просто остался с объекта из за нелепой логистики.
В принципе, до распаячных коробок можно, “больше – не меньше”, но автомат будет все равно подбираться по наименьшему сечению.
Т.е. если сначала идет кабель 6 ммм2, а от него потом ушло 1,5 мм2, то автомат должен быть не более 10А.
Ну это понятно, просто беспокоит то что от без НГ и LS
Дмитрий, здравствуйте!
В первую очередь хочу поблагодарить Вас за интересный и познавательный ресурс! А затем попросить Вашей помощи. Предстоит укладка бронированного кабеля в траншею от столба с ЩУ (0,4 кВ, 15 кВт) к дому. Расстояние 50м. В связи с этим несколько вопросов.
1. Как рассчитать длину кабеля с учетом укладки змейкой и запаса (если он нужен)? На какой высоте должен висеть щит в доме?
2. Медь или алюминий. У специалистов на известном Вам форуме нет единого мнения на этот счет. В принципе готов потратиться на медь, если есть существенные аргументы против алюминия (т.н. “текучесть”, ломкость, сложности в дальнейшей эксплуатации и т.д.). Как Вы считаете?
3. Количество жил, как я понял, зависит от схемы заземления в ЩУ. Однако он у меня опломбирован (хотя, недавно на столбе установили дистанционный прибор учета и может быть, пломба уже не актуальна?). Есть окошко для счетчика и автомата 25А. Больше ничего не видно. Может быть можно определить по каким-то признакам?
4. Нужно ли заземлять броню? Если да, то с какой стороны, в ЩУ или в домашнем щите?
5. Сечение 10 по меди или 16 по алюминию будет достаточно?
6. Рядом с домом планируется устройство заземления ТТ. Можно ли вводить в дом заземляющий проводник вместе с силовым кабелем или ему нужен отдельный ввод?
Спасибо.
Добрый день!
1)Согласно СНиП 3.05.06-85 п. 3.59. Кабели следует укладывать с запасом по длине 1-2 %. В траншеях и на сплошных поверхностях внутри зданий и сооружений запас достигается путем укладки кабеля «змейкой», а по кабельным конструкциям (кронштейнам) этот запас используют для образования стрелы провеса. Но лучше брать не менее 5% от длины, а то и все 10%. Лишние 2,5 метра вам погоды не сделают.
Есть требования к счетчикам по ПУЭ на высоте 0,8-1,7 м. А в целом, чтобы было легко доступное место.
2) Алюминий 16 мм2 и более можно заводить в жилые помещения.
3) Так сложно определить. Вобще-то у вас должен быть доступ внутрь щитка. Он же ваш?
4) Нужно. С одной стороны, там где лучще заземление.
5) Да.С запасом.
6) Можно, конечно. Только почему ТТ? Вы же в пункте 3 я так понял еще не определились с системой заземления.
Дмитрий, спасибо за развернутый ответ! Проясните, пожалуйста, пару моментов.
1. Нужно ли оставлять запас кабеля (свернув в кольцо, например) или лишнее безжалостно отрубать?
2. Все же, что предпочтительнее по Вашему мнению, медь или алюминий?
3. Читал, что, поскольку невозможно быть полностью уверенным в состоянии питающих ВЛ, в любом случае рекомендуется делать ТТ. Вы с этим утверждением не согласны?
Спасибо.
1. Нужно. Пусть сделают на опоре (пару витков лишними не будут).
2. Если цена роли не играет, то медь, конечно.
3. Смотря в каком состоянии ВЛ и опоры, есть ли повторные заземления.
Добрый день, Частный дом ввод в дом 6кв медь, разводка по всему дому в одну линию медь 2,5кв. земли нет. Что поставить на ввод для безопасности узо какаой? автомат?
Добрый день, Илья!
Вводной автомат 32А на кабель 6 мм2.
На кабель 2,5 мм2 автомат 16А.
УЗО не менее 40/0,03А
Добрый день!
На столбе установлен щиток со счётчиком, автоматами и розеткой. Домик от него в 30м, выделено 5 кВт. Можно ли завести в дом кабель в металлорукаве с ПВХ по забору или обязательно в земле? И какой кабель необходим?
Добрый день! Лучше, конечно, в земле. И лучше брать кабель с запасом. Например АВВГ 2х16 мм2 в ПНД трубе.
Здравствуйте. Спасибо за статью. Назрел вопрос- ввод в дом выполнен ВВГПнг 3х10. Жила в 10мм толщиной, моно, плохо зажимается, контакт будет так себе. В этих случаях мне посоветовали некие допконтакты. Что вы можете подсказать по этому вопросу?
Добрый день!
Всё должно зажиматься хорошо. Или автомат плохой купили, или Вас ввели в заблуждение.
Здравствуйте,
я не могу разобраться с вводом кабеля в дом от ЩУ на границе участка до РЩ в доме
Имеем трёхфазный ввод, 15 кВт на дом.
У меня в ЩУ пришёл кабель 5 жил с разделённым PE и N (я так понимаю это TN-S) в автомат IEK(ВА47-29М) С25A
На подключение кабеля для ввода в дом уже тоже стоит IEK(ВА47-29) С25A.
Прокладывать кабель буду в земле в пнд трубе, расстояние от ЩУ до РЩ — 10 метров.
На всех форумах пишут что в дом надо тянуть не менее ВВГ 5Х10 мм2, или алюминий 16.
По всем расчётам мне достаточно 6 мм2 меди с запасом,
покупать комплектующие с расчётом на повышение мощностей не хочу, да и не будет это в ближайших лет 20.
Подскажите какой кабель мне всё же брать?
Заранее спасибо за ответ
Добрый день!
Я бы взял 5х16 мм2 алюминий, он будет в 2-3 раза дешевле меди, т.е. примерно по цене , как медь 5х6 мм2 выйдет.
И не переплатите, и запас мощности будет.
Дмитрий добрый день! Спасибо за информацию на сайте👍👍,нужна ваша консультация,приобрел дом с земельным участком. Щит учета стоит за забором перед домом,подходит СИП кабель, насколько я понимаю 5×16, 380 В 15 кВт, в щите стоит аппаратура IEK, на входе 25А за ним стоит ОПС1-С ( в интернете прочитал что это ограничитель перенапряжений, и за ним стоит ВД1-63 также на 25А (это узо или диф?). Вот надо в дом проводить кабель,посоветуйте как? В земле или по воздуху? Хотелось бы в земле проложить, а вот медь или алюминий?какого сечения?какой марки?если медь то советуют 10мм2, соответственно понимаю что алюминий тогда 16мм2. И еще могу потом гараж запитать с этого же щита,тоже в земле кабель проложить?
Добрый день, Андрей.
После счетчика стоит УЗО.
Лучше проводить в земле. Кабель или бронированный или ВВГ (АВВГ) в ПНД трубе.
Алюминий в 2-3 раза дешевле, чем медь, поэтому смотрите по бюджету.
А гараж могу потом к этому же узо подключить?
Можно, но у вас вероятно не хватит места в щите под еще один автомат.
В предыдущем сообщении опечатка, прокладывайте лучше в “земле”!
Добрый день. Муж решил полностью заменить проводку в панельном советском доме. В квартире будет ставить распределительный щиток. Скажите, пожалуйста, на лестничной клетке после счетчика стоит автомат на 20 А. На свет, розетки понятно 10 и 16 А . А как быть с варочной панелью? И какой диаметр кабеля ставить в квартиру и какой на варочную панель?
Добрый день!
Если у вас стоит после счетчика автомат 20А, то у вас электроплиты не могло быть, и дом с газом.
Да, все верно. Но хочу варочную панель и отключить газ. Это не реально?
Это вам надо будет увеличивать сечение кабеля в квартиру. И это обязательно согласовывается с УК/ТСЖ.
Спасибо за ответ. По поводу подключения гаража,если питание взять с этого узо которое в щите учета, проложить кабель в земле до распределительного щита, а там уже в щите установить автомат. Возможно так сделать?
Здравствуйте! Монтирую щиток учета на трубостойку на даче. Собираюсь ставить вводной автомат 25 А – счетчик – ещё автомат 25 А. После него на дин-рейку планирую поставить розетку. Подскажите, что нужно еще поставить перед розеткой: УЗО или диф автомат и на сколько ампер?
Розетку необходимо защитить автоматом 16А и УЗО 25А или дифавтомат 16/30.
Здравствуйте.
Может вы где то описывали, но не увидел. Подскажите пожалуйста, по какому принципу выбирается сечение ПВ3 при коммутации в щитке? Почему на что то вы пускаете 10мм, а на что то 6мм?
Добрый день, Виктор!
Если до 32А вводной автомат, то 6 мм2. Если 40-50А, то 10мм2.
Добрый день, спасибо за ответ.
А если 10мм поставить , при том что сейчас АВ 25А, но планирую до 40А позже поставить. Или это критично?
Больше можно, меньше нет.
А чем обжимать 10мм? У КВТ нашел только на 6мм клещи…
Сейчас даже до 16 мм2 много моделей в КВТ.
Спасибо, нашел.
Позвольте уточнить по сечению кабеля. Я правильно понял что от АВ до каждого УЗО ( планирую 4 шт.) надо 10мм использовать. А от УЗО к автоматам уже по 6мм? Или прям все на 10мм?
Смотря какие номиналы автоматов после УЗО.
Да и УЗО надо на 63А ставить.
После УЗО 10А на свет, и 16А на остальных потребителей.
Про номинал УЗО уже понял.
Добрый день!
Имеетеся СНТ, там сеть 0,4кВ и 15кВт. Провод будет кидаться под землей, подскажите, какой провод, каким сечением нужен?
Спасибо
Или бронированный медь 10 мм2 (алюминий 16 мм2), или обычный кабель НГ в ПНД трубе медь 10 мм2 (алюминий 16 мм2).
Спасибо! А сколько жил нужно, 3 или 4?
У вас же 380 В 3 фазы, поэтому или 4 жилы, или 5 жил, в зависимости от выбранной системы заземления.
Добрый день.
Подскажите пожалуйста. Ввод в частный дом кабелем Сип 2*16, аллюминий. Хочу перейти на медь , установить вводный автомат на фасаде дома, и электрощит уже внутри дома. Какой сечение кабеля использовать при переходе на медь? Расстояние от перехода до АВ будет 2м.
И какое сечение при вводе в дом. От АВ до щитка тоже 2м.
АВ будет 40А.
Одна фаза.
10мм медного кабеля будет достаточно?
Хочу еще АВ в щитке поставить, на 40А тоже, правильно будет?
Добрый день!
Кабель медный до дома 10 мм2.
Да, ставьте 40А автомат или рубильник.
Дмитрий, добрый день!
В квартире с электроплитой 1975г. постройки проводится замена электрики.
Возник вопрос ввода кабеля и установка вводного автомата непосредственно в квартиру, обратились к электрику УК. Было выяснено, что по стояку подъезда сечения кабеля 6 мм2 и в квартиру можем завести максимум 6 мм2 и автомат на 32А. Далее от щита в квартире на отдельно стоящую плиту проложить кабель 4мм2 и ограничить её выключателем авт. диф. ABB (DS201 B25 A30).
Как Вы считаете, жизнеспособна такая схема?
Жизнеспособна, но неоправданно дорого))
Дифавтомат ABB (DS201 B25 A30) будет стоить 8000 руб.
Достаточно поставить автомат 1Р В25 и УЗО 40/0,03 тип АС. Выйдет около 3500 руб., а безопасность не пострадает.
Дмитрий, добрый день!
Спасибо за ответ.
В моем случаи выбор дифавтомата обусловлен ограниченностью места в шкафу. Шкаф на 48
Дмитрий, здравствуйте!
Дом, 15кВт, от столба на ЩУ 4*16 СИП, в щите учета автоматы на 25А. Разводка проводом 4мм2. Ввод в дом кабель 5*6 ВВгНГлс гост.
Хочу увеличить мощность до 30 кВт, если не одобрят то до 25 кВт. Мои действия:
1)СИП 4*16 я оставляю, его хватит для 30 кВТ.
1 а)в щите учета автоматы до счетчика и после счетчика ставлю на 50А?
2) меняю кабель ввода в дом на 5*10 ВВГнгЛС (через подшивку, под потолком в гофре на клипсах до щита в доме, 15м вся длина).
3) нужно будет менять сечение провода разводки в уличном щите? Если да, то 10мм2?
Добрый день!
1.а) Да.
2. Да. Можно и алюминий 16мм2.
3. Конечно. 10 мм2 медь.
А есть противопоказания по алюминию?
*на уровне слухов слышал, что в дом нельзя алюминий, только медь.
Или можно так сделать?
Сип 4*16 (алюминий тоже получается) до щита учета–затем 5*16 по стене в дом под потолком в щит -а по дому уже в щите переход на медь. Это адекватный вариант. 15 метров аввгнглс 2тр, а меди 5 т.р. Вроде разница не велика, а по таблице сечений, алюминий 16 по интереснее будет меди 10го сечения.
В жилые помещения нельзя заводить алюминий сечением < 16 мм2. 7.1.34. В зданиях следует применять кабели и провода с медными жилами. Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.
Нашел статью, что якобы согласно ПУЭ допускается использовать ал. проводники с сечением не менее 16м2.
Но вот срок службы алюминия смущает, медь не долговечнее будет?
Это уже надо запрашивать у производителей. Думаю, что срок службы кабеля не один десяток лет.
Дмитрий здравствуйте!
Частный дом, однофазная сеть, в твердотопливный котел будет установлен тэн на 6кВт. Достаточно ли будет вводного кабеля ввг-нг 10мм и автомата 40А?
Добрый день!
Чтобы дать точный ответ, необходимо знать Ваши приборы в доме.
Бойлер, стиральная машина, насос скважина и стандартный набор бытовых приборов.
Теоретически хватит. Если есть возможность, то поставьте 50А на кабель 10мм2 (медный).
Доброго времени суток. сразу хочу сказать в электричестве я дилетант. Нужен сове.
не давно приобрели дачу. дом два этажа газоблок/дерево +баня+скважина.
обнаружил что на первом этаже вся проводка выполнена алюминием, знаю вроде как это запрещено уже. питание дома от счетчика (счетчик на заборе возле опоры лэп.) тоже не понятным кабелем весь, на сростках. я все это дело хочу заменить, и сам счетчик на двухтарифный.
вопрос следующий. какое сечение кабеля выбрать для питания дачного участка (дом,баня,скважина) где ставить вводной автомат в щитке со счетчиком на улице или уже в щитке на воде в дом? и какой его ампераж.
далее проводку хочу заменить на медь 2.5 мм2
Добрый день!
Кабель выбирается исходя из выделенной мощности, а также с учетом запаса (увеличения мощности).
Номинальный ток вводного автомата также зависит от выделенной мощности.
С учетом, чт0 вы уже подключены, то вам нужно ставить автомат, такой же, как сейчас или выше (по согласованию с сетевой компанией к которой вы подключены).
добрый день Дмитрий.
недавно, буквально вчера заменил питающий дом кабель (было 220, завел 380) сделал СИП 4*16, поставил вводной на 32А, расчетная нагрузка примерно будет 14 КВт. Подскажите где я мог ошибиться?

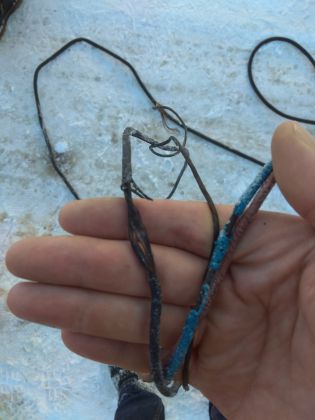

так же подкрепил вото кабеля который до этого питал дачный домик (из разряда как делать нельзя)))
Здравствуйте. Ошибки нет.
На СИП 16 мм2 допускается ставить автомат до 50А.
Добрый день. К моему частному дому подведут 380 на 12 кВт. Он будет висеть на фасаде дома.
Дом я поделил на два щитка на первом и втором этаже.
Какой входной кабель нужно подводить к первому щитку на первом этаже?
И какое ухо использовать центральное?
И какой кабель положить от первого ко второму щитки на второй этаж?
И подскажите ещё. На какие комнаты ставить ухо лучше?
Добрый день. Подскажите пожалуйста. На участке во дворе на заборе установил щит учета, ввод СИП 16х4 380В 15кВт. Сделал заземляющий контур, который подвел шиной к этому щиту. Сейчас планирую сделать ввод в строящийся дом по воздуху таким же СИП 4х16, раскопать шыну заземления с другой стороны, которая ближе к дому и приварить еще кусок такой же ленты, чтоб провести к фундаменту дома. А потом ны высоте 20 см от земли приварить болт и дальше уже по стене провести заземление медным кабелем 10мм2 к РЩ в доме. Можно ли упростить это все и сделать ввод медным кабелем 5х10мм2 вместе с заземлением от ЩУ? Или по воздуху можно только СИП пускать? Тогда придется все равно копать и укладывать кабель в трубу…. Спасибо.
Добрый день!
Смотря, какой контур. Одно дело ЩУ заземлить, и совсем другое дом.
Кабель 5х10 мм2 по воздуху можно, но с защитой от ультрафиолета и на тросе.
Доброго времени суток. Подскажите пожалуйста.
В квартиру вводной кабель ВВГнг-П 3×10
Хочу нарастить вводной кабель(перенести щиток)
В магазинах не нашёл такого кабеля(3×10), в одном из них сказали что можно нарастить кабелем ВВГнг-П 3×6, можно ли так вообще делать?
Добрый день!
В магазине вам сказали глупость!
У вас наверняка в квартире электроплита, и только на нее нужен кабель 3х6мм2.
Спасибо большое!
Доброго времени суток! Возникла следующая делема, планирую поставить электрический проточный водонагреватель на время летней профилактики, от щитка уже проложен в гофре медный ВВГнг 3х4, вопрос с выбором мощности нагревателя, хочется 8кВт, так как производительность горячей воды выше, но не знаю потянет ли кабель? Либо брать 6 кВт? Подскажите какие автоматы ставить? Напряжение 220в
Здравствуйте.
Для кабеля 4 мм2 автомат не более 25А, поэтому проточник ваш должен быть не более 25*0,23=5,8 кВт
Здравствуйте!
Прошу помочь.
Планирую заменить всю алюминиевую проводку в двухкомнатной квартире, на входе в квартиру идет медный провод 2х6 кв.мм + земля.
В квартире хочу поставить водонагреватель, на кухне поставить духовой шкаф и посудомоечную машину.
Для безопасности хотелось бы поставить УЗО на розетки, на стиралку, на посудомоечную машину, на водонагреватель.
Как правильно все сделать?
примерный план у меня таков – если не правильно – прошу поправить
На входе диф.автомат 32А 30мА
Счетчик электроэнергии
Реле напряжения 230В 32А (после счетчика) на всю квартиру
Освещение в комнате 1: автоматический выключатель (АВ) 10А
Освещение в комнате 2: АВ 10А
Освещение на кухне: АВ 10А
Освещение в коридоре: АВ 6А
Освещение в ванной: АВ 6А
Розетки в комнате 1: АВ 16А
Розетки в комнате 2: АВ 16А
на них УЗО 25А 10мА
Розетки в коридоре/ванной (со стиралкой) АВ 16А
на них УЗО 25А 10мА
Розетки на кухне (с посудомоечной машиной и др) АВ 16А
на них УЗО 25А 10мА
отдельно провод провод сечением 4 мм2 на Духовой шкаф на кухне до 5,5кВт: АВ 20А + УЗО 25А 10мА
отдельно провод провод сечением 2,5 мм2 на Водонагреватель накопительный до 2,5кВт: АВ 16А + УЗО 20А 10мА
Добрый день!
Не нужно на вводе дифавтомат 30мА. Правильно ставить УЗО 100-300 мА с задержкой на отключение (селективный).
Реле напряжения не менее 40А.
УЗО на комнаты 40/30 мА.
УЗО на водонагреватель 25/10 мА
Духовку подключать без розетки.
Хотел выяснить дом постройки 1964 года, серия I-510, квартира 3-х. Делаю замену проводки. В общем щетке ставлю рубильник на 25А и водной кабель в квартиру ВВГнг(А)-LS 3х4 это достаточно?
Или лучше ВВГнг(А)-LS 3х6?
4 мм2 – автомат 25А
6 мм2 – автомат 32А
Добрый день ! подскажите пожалуйста какой вводный автомат ставить. 3-х комнатная квартира стоит электроплита. проложил кабель медь 3х10 мм2 с щита (на ЛП) к щиту(в квартире) длина кабеля 8 м. половина кабеля в штробе половина в кабель канале, общая мощность обр. 22000 ват , средняя температура 22-28 по Цельсии. Выбираю АВ от производителя АВВ F200 серии 6кА ,что поставить на ввод 40 А или 50 А .Знаю что на 10 мм2 ставят 40А и 50А , но сложно делать выбор ( в квартире вся проводка новая). Что посоветуете ? .Заранее благодарю
Забыл отметить кабель ВВГ ПнГ-LS 3х10 (ГОСТ)
Ставьте 50А.
Дмитрий здравствуйте. У меня на площадке (после капремонта) вводный поставили 25А , от него к щитку в квартире кабель 3х2.5,это нормально? Если да, то каким проводом делать монтаж в щитке, тоже 2.5?сталинка , 3 комн.газ.
Правильно будет 44 мм2 медным кабелем.
Олег говорит:
25.01.2020 в 14:34
Вы – 44мм.кв? Вы о чём? Что за чушь?
Опечатка вышла, конечно, 4 мм2.
Добрый день.Дмитрий прошу помочь школьнику) купил участок на нем стоит щиток и подключено 15 квт еше стоит деревянный дом в 50 метрах. Вопрос встал какой кабель купить?медный провод в броне думал 4/4 или лучше дороже но взять 4х10. помоги разобраться спасибо.
Игорь, вводной кабель всегда лучше прокладывать с запасом, ведь его менять будет сложно.Поэтому обычно прокладывают 10мм2 медь или 16 мм2 алюминий (в 2-3 раза дешевле меди).
Здравствуйте. У меня кабель алюминиевый 4мм2. Ввод 10мм2 автомат 40 С. После счётчик стоит Узо 63. Розетичный группы автомат 16 С, освещение 10 С. При коротком замыкании не работает автоматы, только работают 10 С. Что делать скажите пожалуйста. Заранее спасибо.
Здравствуйте, Илья.Непонятно что-то, алюминий 4мм2, ввод 10 м2 – это про что?
Каждый автомат отключает свой кабель от КЗ, если КЗ на отходящем кабеле автомата 10А и он отключается, то всё работает верно.
Добрый день, Дмитрий.
Подскажите, пожалуйста. Проточный водонагреватель на 8 кВт, к нему куплен кабель 3х6, одни говорят хватит автомата на 32А, другие – мало, будет выбивать надо 40А.
Пока куплен автомат 40А и УЗО 40А-30, а вы что посоветуете?
Добрый вечер!
По хорошему на 8 кВт надо провод 10мм2 и автомат 40А.
Просто 32А – это для 32*220=7 кВт
Дмитрий, здравствуйте!
Имеется дом 1914года, газ, проводка старая Al.
На лестничной площадке АВ – 20A класса С.
Ввод в квартиру Al – 3-4кв не больше (резано-тряпочная изоляция)
Менять всю проводку нет возможности.
⎺⎺⎺⎺⎺
Предполагаемое решение:
• вводной кабель (без замены)
• счетчик (счетчик без замены старый 1960гв)
• рубильник 2P 25A или 40А
• АВ 2P – 20А или 25А ??
• далее группы АВ 16A для подключения новых линий
• подключение старой Al проводки (через клеммы с запинкой на AB 16A)
⎺⎺⎺⎺⎺
Какой кабель в данном случае применять при сборке щита 4 мм (хватит?) или строго 6 мм
Буду благодарен или дадите ответ на данные вопросы.
Заранее спасибо, с уважением Михаил.
Добрый день!
На свет кабель медный 1,5 мм2 автомат 10А
На розетки кабель медный 2,5 мм2 автомат 16А
Щит можно собирать 4мм2, но возможно лучше 6 мм2.
Счетчик меняйте сразу.
Смысл менять сейчас счетчик, я лучше буду ждать 1.07.2020 года 🙂
Там по мере окончания МПИ или когда требуется установка нового.
Добрый день! Интересует вопрос. Если у меня вся мощность осветительных приборов по помещению равна 600-800 Ватт, можно ли использовать кабель сечением 0,75 мм2 и автомат на 5А?
Добрый день!
В жилых помещениях кабель менее 1,5 мм2 сечением, использовать запрещено.
Добрый день! Интересует вопрос. от дома до гаража 160 м , 4 столба. Какой кабель протянуть? сип минимум 10 мм мне много (нагрузка до 2 квт), или только сип в моем случае?
Добрый вечер!
Учитывайте потери напряжения.Если по воздуху, то лучше всего СИП 2х10 мм2. Если это будет кабель, то на троссе и с защитой от ультрафиолета.
Здравствуйтпе! Подскажите какого сечения перемычки ставить между автоматами, в кооперативном гараже. Будет только освещение и пару розеток?
Сечение исходя из номинала вводного автомата.
Здравствуйте, Дмитрий. Заказчик хочет поменять внутриподъездную сеть. Сейчас 3 провода 10мм2 алюминий, линейная напруга 220 в. 13 квартир, уже сейчас почти все пробки, автоматы в квартиры на 25А, то есть минимум 5,5 квт квартира.
Подскажите, если не сложно, как правильно расчитать при такой системе ? Не могу найти, везде или 1 фаза 220В или 3 фазы 380.
1. Какое сечение медного кабеля принять (проводка скрытая, в штробе)
2. Какой автомат ставить на ввод
3. Весь кабель по дому обязательно должен быть одного сечения или можна до щитка 1 этажа например 35мм2, дальше до щитка 2 этажа 25мм2 и до щитка 3 этажа 16мм2 (1-й этаж 5 квартир, 2-й и 3-й по 4)
Заранее спасибо за ответ
Добрый день!
Такие расчеты делаются при помощи правил проектирования, с учетом различного рода коэффициентов.
Добрый день, подскажите пожалуйста. Со столба в уличный щит приходит СИП 4*16 на АВ 32А, далее в счетчик. Со счетчика на АВ 16А, от него уже в дом тем же СИП. Я думаю что надо заменить 16А на 32, и СИП заменить на ВВГнг 4*6 или 4*10. Два раза в улчином щите выгорал то автомат от СИП, то нулевой на счетчике, есть ли какое-то решение как заводить СИП, чтобы такого не было, т.к подкручивать контакты нет возможности из-за пломбы на АВ. И можно ли сделать контур заземления возле щита и завести в дом уже кабелем 5*6 тогда?
Добрый день!
СИП можно обжать гильзами.
Автомат 16А, конечно, замените на 32А или на селективное УЗО.
Контур можно около ЩУ, если расстояние небольшое до дома.
СИП можно на ВВГнг, сечение подбирайте исходя из необходимой мощности с запасом.Только, если контур заземления сделает около ЩУ, то нужен будет кабель 5х6 или 5х10.
Добрый день!
Шикарный сайт и кладезь информации в комментариях!
Прошу помочь с выбором:
Новострой, частный дом. Сейчас на столбе висит щиток с ВА на 25А, счетчиком (1Ф), УЗО и розеткой на время стройки.
Планирую оставить щиток на своем месте, а ввод в дом под землей. Получил ТУ на 0,4кВт (380) 15 кВт.
Как сейчас нарисовали принципиальную схему (ее собираюсь нести на согл., но рисовал с прицелом не “для галочки”, а чтобы по ней осуществить реальный первоначальный монтаж ВУ):
1. ЩУ на столбе
1.1. СИП-4 4х16
1.2. ВА47-29 М 3P 32A
1.3. ОПС1-В-3P (параллельно с выходом на счетчик), выход на PEN шину
1.4. Меркурий 231АТ, один выход на PEN шину (N)
1.5. PEN шина с выходом на заземление
1.6. Кабель ВБбШв-1 4х10 (в дом) – 3 жилы из счетчика, N с шины PEN
2. ЩР в доме
2.1. УЗМ-51М 3 шт.
2.2. АВДТ С 32 3P+N 100mA
2.3. Выключатели и УЗО на группы потребителей…
PE и N на заземление
Собственно, вопросы:
1. Согласуют ли мне описанную схему? (Я, конечно, не особо сомневаюсь, ну а вдруг?))
2. Можно ли, как в письме выше, при монтаже кабеля под землей, вести сразу 5х10, и можно ли подключаться к шине PEN 4 и 5 жилой? или с PEN взять N для дома, а на контуре заземления сделать 2 подключения кабелей – обратного заземления с ОПС в ЩУ ближе к ЩУ и отдельный кабель (проложенный в гильзе вместе с 4х10) к этому же контуру заземления, но уже ближе к дому?
3. Вы рекомендуете ставить селективное УЗО, здесь мне посоветовали АВДТ. Критиковать будете?)
4. Какие устройства ДО всех автоматов и УЗО на потребителей вы рекомендуете? Их же просто миллионы вариантов – реле контроля выбора фаз, тот же УЗМ только в исполнении УЗМ-3-63К, реле контроля напряжения? Планирую делать умный дом, будет много слаботочки и еще будет отдельная линия резервного питания с аккумуляторами.
Заранее благодарен за прочтение “многих букафф” и за ответ!
Здравствуйте, Дима!
Подскажите пожалуйста, если вводный кабель 2 жилы алюминий 1,5-2,5 мм, означает ли это, что и разводку нужно в щитке делать проводом (медным) такого же сечения(не больше, не меньше), возможно ли использования гребёнки для соединения группы автоматических выключателей в этом случае?Спасибо.
Добрый день!
Гребенки можно использовать при любых проводах в щите.
В принципе, при проводе сечением 2,5 мм2 и щит не нужен, всё можно подключать от одного автомата, если только на перспективу.
Добрый день!
Подскажите, в квартире с ремонтом от застройщика установлена Клеммная коробка открытой установки IP44 Schneider Electric с кабелем ввгнг 3*6 с автоматом на 32А, планируется установка варочной панели мощностью 3,5 Вт и духовой шкаф примерно на 3,5Вт. Можно ли подключить эти два устройства к одной коробке и как это сделать не штробя стены
Спасибо
Сложно ответить не видя фото.
Доброе время суток,на дом заведено 22квт, три фазы 380v ,вводной кабель на дом сделал 5*16 медь,расточние до дома 35 метров под землей, какой автомат ставить 63а или 50а заранее спасибо
Добрый день!
Можно 63А поставить.
Добрый День, подскажите , голову уже сломал, буду ставить станок на 380В 3 фазный , двигатель 8 квт.
Какие поставить автоматы на ввод в щитке и на выход на сам станок? и какой подойдет сечением КГ кабель до самого станка, расстояние от щитка, до станка примерно 50 м. Заранее спасибо.
Доброго времени суток, Дмитрий.
Спасибо за отличный сайт. Очень много полезной информации.
На основе изученной на Вашем сайте информации подготовил логическую схему электрощита для своей квартиры. Если будет возможность, посмотрите прилагаемую схему, всё ли выполнено корректно? Требуются ли какие-либо изменения/дополнения (на Ваше усмотрение)?
Здравствуйте! Небольшой дом,от столба СИП 2*16 мм2 до счётчика (счётчик на фасаде) ,от счётчика сразу ввод в дом 2*6мм2 медь,по дому проводка алюминий. Хочу заменить на медь. В щитке будет 5 групп, (освещение 1.5мм2 АВ 10А,небольшая плита до 3.5 кВт 2.5мм2 АВ16А , 3 группы разеток 2.5мм2 АВ16А) .Какой вводной АВ ставить в щиток в доме? И ещё хочу поставить АВ в щиток перед счётчиком на фасаде 32А хватит?
Добрый день!
1. Перед счетчиков “сколько вам разрешат”, но максимум для 16мм2 алюминий – 50А.
2. При вводном медном кабеле 6мм2 – максимум 32А.
Спасибо Дмитрий за ответ
Добрый день
Отлично все расписано! Спасибо!
Рассудите, пожалуйста, в следующем вопросе. Спорю с электриком: он для стиральной и сушильной машин проложил кабель 3×2.5, поставил автомат на 16A и говорит, что мощность машин по 2.5 кВт каждая – это максимум в небольшом промежутке времени и все будет безопасно, а я доказываю, что нужно проложить еще один кабель 3×2.5 отдельно для сушильной машины и отдельный автомат на 16A. Кто прав?
Добрый день!
Максимальное потребление мощности стиралок и сушилок – в момент работы ТЭНов.
Если эти режимы пересекутся, то теоретически автомат на 16А может отключиться.
Подскажите пожалуйста, я в частном доме собираюсь менять вводной кабель от счетчика сип(2×16 ) до щитка с автоматами по чердаку в гофре (буде 10 м), собираюсь прокладывать медью, какое сечение мне выбрать если вводной автомат будет на 25А?
Для 25А кабель 4 мм2 медный. Но лучше всегда прокладывать с запасом.
Добрый день!
Подскажите пожалуйста, я в частном доме собираюсь менять вводной кабель от счетчика до распределительного щитка. Расстояние 38 метров. Прокладывать буду в земле. Присоединен к линии 15кВт. Нашел вот такие: ВБбШв 4х10 (ож)-0,66 ПвБШвнг(В) 4х10ок(N)-1 , АВБШвнг(A)-LS 4х16ок(N)-0,66, ПвБбШв 3х10(ож)+1х6(ож)-1. Какой выбрать?
Если бюджет позволяет, то прокладывайте медь 10мм2.
А так ….алюминий в 2-3 раз дешевле выходит.
В квартире в новостройке щиток на площадке.
в нем 4 автомата в квартиру (плита-6кв, розетки на 2 комнаты и стиралку-2,5кв, розетки кухни-2,5кв, свет -1,5кв).
если переносить щиток в квартиру то я так понимаю нужен вводной кабель 10кв. (можно ли использовать существующие 6+2,5+2,5 в параллель ? и если можно как их соединить с обоих сторон для надежного контакта в автоматах).
Верно, вам нужно будет медь 10мм2.
На счет “в параллель”, теоретически можно, но практически будет непросто добиться качественного соединения нескольких проводов.
Здравствуйте! Решил поменять проводку в доме. Подскажите пожалуйста будет ли работать такая схема щитка? Спасибо!
Смотря что у вас подключено после автоматов в доме.
Добрый день ! Меняю алюминиевую проводку в однокомнатной квартире с электроплитой на новую медную, с установкой вводного щитка в квартире ( счетчик остается в этажном щите). На счетчик и от счетчика на старые автоматы – 10 кв. алюминий. Три старых АВ – плита 40А (провод 6 кв алюм ), по 16 А (кабель 2.5 кв алюм) – на розетки и свет.
На плиту заложил ВВГ 3х6 кв.медь (АВ 32А). Можно ли по этажному коридору вводной кабель пустить ВВГнг-LS 3×6, а не 3×10, c вводным автоматом на 40А ( а не 32А – как вы рекомендуете) – при условии что кабель будет висеть в гофре на коридорной стенке, что по сути можно считать открытой проводкой ( от этажного щитка до щитка в квартире – 9 метров) ?
Добрый день!
Правильно 32А на медный кабель 6 мм2.
Ок. На 32А автомат – вводное УЗО ( не китайское) можно на 40А или лучше с запасом – на 63А ?
Более чем, достаточно 40А.
Добрый день, Дмитрий! Планировался духовой шкаф мощностью 3,65 Квт для него проведена отдельная линия провод 3*4 и установлен однополюсной автомат 20А. Купили духовой шкаф мощностью 3,5 Квт с евровилкой 16А 250В. Как быть: устанавливать розетку на 16А? Надо ли менять в щитке автомат 20А на 16А? Влезет ли кабель 3 *4 в розетку 16А? Спасибо.
Добрый день!
Если кабель 4 мм2 подключался на прямую на духовку, то можно его же подключить сразу на новую духовку.
Если так у вас поулчится, то автомат 20А можно оставить.
вопрос, какое должно быть сечение провода для использования сварочного инвектора?.. если я правильно понял то его мощность ( 220В x 90А =19800Вт или 20 кВт ), если смотреть по мощности в таблице то это более 25 кв. (там 17,6 кВт), а если по Амепаражу 90 А (при этом токе собираюсь работать) то нужно 16 кв.(там 100А медного (стественно открытого проводки)
Здравствуйте Дмитрий! Подскажите пожалуйста, нужно подключить продуктовый магазин. Потребляемая мощность магазина: 1) два кондиционера по 3.5 кВт; 2) 10 холодильных витрин,примерно по 300 вт; 3) освещение, примерно 500 вт; 4) чайник и пр…. Каким кабелем от счётчика к вводному автомату( мощность АВ?) От вводного автомата к коробке с групповыми автоматами? Групп будет 7: 1.кондиционер/ 2. кондиционер/ 3.розетки/ 4.розетки/ 5.розетки/ 6.свет в общем зале/ 7.свет в подсопках. Розеток будет 16 шт. Заранее премного благодарен за Ваш ответ.
Добрый день! Вам лучше обратиться к проектировщикам, производственные нагрузки и мощности отличаются от бытовых. Учитываются различные коэффициенты.
Здравствуйте! Скажите, правильно ли я делаю, в ванную комнату автомат 16А и в туалет тоже 16А (розеточные), в туалете водонагреватель будет 50л), к автоматам от УЗО 40А 0.01А. Входной в квартиру АВ 50А. Подскажите насчёт номиналов, заранее спасибо.
Добрый вечер!
Правильно, но УЗО 40/0,01 в России не продают.Максимум 25/0,01 А. В таком случае на бойлер 10А возможно хватит автомата.
Здравствуйте!
На столбе висит счетчик, к нему протянут СИП алюминиевый, сечение не знаю, может по фото определите https://photos.app.goo.gl/aJLsNBpjKAqdnqdu6
3 фазы. От счетчика на улице и до дома планирую под землей протянуть медный кабель ВБбШв, длина получится метров 25-30 (до распределительного щитка в доме).
Потребители в доме электрокотел 3 фазы, стиралка, водогрейка, утюги, компы и т.д. по стандарту что могут быть. Современное оборудование с современным потреблением так сказать.
Вот какого сечения выбрать кабель ВБбШв? С запасом так, чтобы не переживать.
Добрый день!
Берите 10мм2 – 100% хватит до 50А автомата на вводе, а это 30 кВт мощности.
У вас ОИНы вероятно некорректно подключены. Фаза подключается сверху, “земля” снизу.
Написал производителю уточнить съему.
Добрый день. В квартиру входит провод 3х4. Планировал использовать провод 3х4 отдельно на духовой шкаф (2,8 кВт) , стиральную машину, посудомойку и водонагреватель (отдельно на каждый) + автомат на 16А. Но на многих, если не на всех видео ограничиваются проводом 3х2,5. Более того, многие советуют это же сечение для всех розеток.
Было бы удобно использовать один провод на ВСЕ с разными автоматами. Но правильно ли это?
Добрый день!
Для всего вышеперечисленного кабель 2,5 мм2 (на духовку свой, на посудомойку свой, стиралка тоже и бойлер тоже отдельный) и автомат на этот кабель не более 16А.
Дмитрий, добрый день! У меня такая проблема. В магазине арендатор установил дополнительно 290 трековых светильников по 25ВТ каждая. Проводка 3*1,5 не выдерживает. Хочу сделать для них отдельно линию: вводной кабель ВВнг 3*4 аватомат 3Р 40А ,далее 4 линии кабелем 3*1,5 автоматы 16А. Правильно ли я рассчитал? Заранее вас благодарю.
Добрый день!
Так делать нельзя.
Светильники необходимо подключать из расчета не более 10А на кабель, т.к. выключатель, который будет включать/отключать освещение, рассчитан, как правило, на ток не более 10А.
Исходя из этого и необходимо формировать группы на освещение.
Добрый день, Дмитрий! Спасибо за ответ. Дело в том что, свет включается с щитка а не с выключателя. В этом случае будет ли считаться правильным данный расчёт?
Тогда кабель 1,5 мм2 замените на 2,5 мм2.
Здравствуйте! На чердаке от счётчика до бокса лежит спиралью алюминиевый провод 4мм2. Хочу заменить его на 10мм2 и уложить в металл. трубе. Что скажете?
Добрый день!
Хорошее решение.
Приветствую, уважаемые друзья. Необходим совет специалистов.
В посёлке с ЛЭП идёт вниз СИП до щитка- в нём находится АВ 25А+Счётчик далее идёт кабель под землёй и входит в дом через плиту фундамента. Длинны его не хватает до РЩ. Как быть?! Знаю, что необходима прокладка нового(цельного кабеля) но нет средств и времени.
Чем и как лучше, надёжнее удлинить вводной кабель 16мм_2
Добрый день!
Только если обжать гильзами. И место соединения гильз надо сделать ближе к ЩУ на улице.
Подскажите пожалуйста, мне будут менять счетчик, поэтому я хочу сразу заменить и провод от счетчика в дом, какой провод выбрать
Сейчас счетчик стоит на улице, каким дальше проводом подключить от счетчика (однофазный счетчик) в дом, двух или трех жильным, планируется мощность до 10 кв. Есть ли какая то разница от двух и трех жильных кабелей которые соединяют дом и счетчик? заземление вводится с дома (щитка) или от счетчика который на улице стоит?
Провод будет идти по стене доме и по чердаку.
Много вопросов, мало информации.
Сколько фаз? Сколько мощности выделено? Где счетчик будет установлен?
Здравствуйте. Прошу прокомментировать правильность следующего монтажа подключения:
1. К дому № 1 идет вводная воздушная линия.
2. От нее идет медь 10 мм в дом № 1 на общий щиток.
3. От общего щитка идет запитка на дом № 1 и отдельно медь 10 мм на дом № 2 в 30 метрах от дома № 1.
Или, как вариант, лучше от воздушки сразу две параллельные медные 10ки на каждый дом?
Добрый день! Прошу помощи. 1 вопрос.На дачный домик идёт СИП двухжильный аллюминь.(10 или 16мм). Вводной щит АВ32А двухполюсной и счетчик. Как бы назовём “лестничный”. Далее предпологается ещё щит с группами АВ на потребление “квартирный”.Перед ними во втором щитке стоит УЗО40А . Какого сечения кабель перемычку сделать, щитки стоят рядом. И монтаж в щитке “квартирный” каким сечением? Предпологаю моножилой медь 4мм. Не мало? Везде рекомендую сечение такое же как и вводной кабель СИП! Это получается для СИП 16мм весь мнонтаж таким же сечением? 2 вопрос. На даче нет (пока) общего контура заземления (планируется в будущем). На данный момент мой вводной СИП жилы L и N просто на прямую пропустить через вводной АВ32А, счётчик, далее через перемычку на УЗО40А второго элщитка. И только после УЗО N провод сажать на свою шину ноль (N) со своей группой? Все последующие группы АВ потребления на отдельную шину ноль (N)? Но если учесть, что у меня нет пока заземления (контура) общего, то все провода N групп просто пойдут на потреители(розетки) просто как ноль контакт. А заземляющие контакты пока не подключены!? До изготовления нормального заземления. Я правильно всё описал?
Добрый день! Подскажите, я могу с СИП 4*16 перейти на медь5*10(есть халявный кабель) просто не подключая 1 проводник? Спасибо!
Конечно. Только “переход” сделать нужно правильно.
Здравствуйте.
Спасибо за ваш интересный, познавательный сайт.
Вопрос: Собираюсь приобрести электрический водонагреватель в летний душ. Выбранная модель 1.5 кВт, 220 В, без УЗО, длина трассы 40 метров, открытый способ прокладки.
Подскажите пожалуйста сечение кабеля и характеристики автомата защиты.
Спасибо…
Добрый день!
Кабеля зх2,5 мм2 будет достаточно. Автомат 16А + УЗО 0,01-0,03А или дифавтомат 16/0,03А или 16/0,01А
Добрый день, подскажите если в комнату завели кабель на розетки 3х2.5 а от него пустили три линии кабелем 3х1.5 это нормально или лучше переделать?
Добрый вечер, подскажите пожалуйста.
Новостройка 2-ка ,65 кв.м.
в Смете на работы указано: монтаж кабеля сечением до 2,5 мм – 200 пог.м
и монтаж кабеля сечением от 2,5 до 10 мм тоже 200 пог. м.
разве от 2,5 до 10 ведется в квартирах? и сколько примерно м кабеля выходит на квартиру?
На даче неправильно смонтирована электрика: на розетки и свет поставлены одни и те же автоматы на 16А. Кабель на свет 1.5.Подскажите, что может случиться, если на свет стоят завышенные автоматы или по другому: в какой ситуации по линии света может протекать ток более 10А ?
Здраствуйте! У меня заведена отдельная линия 2х жильный провод алюминий 4мм кв в гофре кабель лежит! , на тен 4.5 кв( автомат 25 ам)!
Сейчас лежит тен на 6 кв( хочу подключить,незнаю хватит ли мощности , хватит мне сечения кабеля? Или стоит задуматься о прокладке 6 мм 2 кабеля алюминий?
Дмитрий, добрый день! Нужен ваш профессиональный совет. Недавно купили дом, в дом заходит от ТП под землей кабель алюминий 5*16 (3х фаска). Постоянно скачет напряжение. Хочу для безопасности поставить реле напряжения. Вопрос: лучше поставить 3х фазное реле или лучше на каждую фазу отдельно (однофазное реле)? Благодарю вас за ответ.
Добрый день!
Если напряжение сильно нестабильно, то лучше будет поставить стабилизаторы, а также искать проблему из-за чего это происходит.
Если в доме нет 3фазный приборов, то лучше ставить 3 шт. реле 1фазных.
Добрый день! Прошу помочь советом – щит учета весит на столбе (вводной автомат 25А, далее заменю его на 32А, 380В, 15 кВт), после него идет СИП 4*16 (по воздуху) до дома, на фасада (через прокалывающие зажимы) подразумевается переход на медь. Какой в этом случае применять провод по дому (через чердак) до распределительного щита ВВНГ4*6 или ВВНГ4*10, возможно ли использовать НГВВ? Дом деревянный, имеется стиральная машина бойлер, электрокотел, плюс гостевой дом и баня.
Здравствуйте,подскажите вводной кабель в земле хочу проложить,будут прочие эл.приборы в доме самый мощный будет электрокотел 30квт , кабель вббшв 4*16 достаточно будет счётчик трёхфазный на улице или два кабеля бросить отдельно на ввод дома и отдельно на котел
